Cómo imprimir en 3D tu propia Litofanía

La litofanía en la impresión 3D

En este artículo vamos a ver cómo hacer una litofanía. Intentaremos hacer dos. Una más clásica, plana, y otra en forma de cilindro. Verás que puedes elegir otras formas más adelante. Para hacer esta litofanía, vamos a partir de una foto, por lo tanto en dos dimensiones, que vamos a transformar en tres dimensiones de pequeño espesor para que la luz saque las formas.

¿Qué es una litofanía?

Una litofanía es una imagen tridimensional con diferentes espesores que hace variar la opacidad de cada una de sus partes al proyectar luz sobre ella, logrando un resultado muy vistoso y original.

Se cree que su origen se remonta al siglo XIX, tradicionalmente tallado en cera, moldeado en yeso, luego fundido y cocido en porcelana. Hoy en día, la impresión en 3D hace esta técnica mucho más accesible, y permite crear un litófano de manera sencilla.

En pocas palabras, una litofanía. Una litofanía no revela muchos detalles hasta que dejas que la luz lo atraviese. A través de las variaciones en el grosor de las diferentes secciones de un litófano, la forma en que la luz brilla a través de él crea varios tonos de gris que recrean fielmente los detalles de la foto de origen.

Dicho esto, no todas las fotos se pueden convertir en buenos litofanías, especialmente si planeas hacer una usando una impresora 3D. Debido a la limitación de las impresoras 3D en cuanto a la resolución, sería mejor elegir una foto que no tenga detalles finos. Las fotos con áreas de alto contraste también crean litófanos mucho más dinámicos.

Por último, en realidad solo puedes crear un litófano en un solo color si utilizas una impresora 3D de un solo extractor, por lo que es mejor elegir una foto que no dependa de una rica paleta de colores para verse bien. Teniendo en cuenta la limitación de color, a menudo se recomienda simplemente usar un color neutro como el gris o el bronceado para el litófano.

Debido al nivel de detalle requerido para su realización, las litofanías son más adecuados para la impresión en 3D en una impresora estereolitográfica de alta resolución (SLA).

Litofanía: la elección de la foto.

No voy a ser capaz de ayudarte allí. Puedes elegir lo que quieras. Una foto de tus hijos, tu familia, tu último viaje de caza o pesca, tu superheroe favorito, o un paisaje que quieres inmortalizar. Finalmente elige lo que quieras. Para este ejemplo, he elegido una foto de la montaña, más precisamente el Mont Blanc que puedes encontrar aquí.

La litofanía: la transformación de la foto.

Para este paso, vamos a hacer uso de una herramienta online que simplificará nuestra tarea considerablemente. Es http://3dp.rocks/lithophane/

Una vez en el sitio, haces clic en la imagen y sueltas la hermosa foto que has elegido. Luego eliges la forma deseada. Primero elegiremos el “piso”.

3d rocks - Cómo imprimir en 3D tu propia LitofaníaEn “Ajustes”, y luego en “Ajustes del modelo”, elegirás el tamaño de tu obra de arte. El “grosor” corresponde al grosor del relieve que se desea. Cuanto más grande sea, más 3D será, pero más difícil será de imprimir. 3mm no está mal.

configuracion litofania - Cómo imprimir en 3D tu propia Litofanía

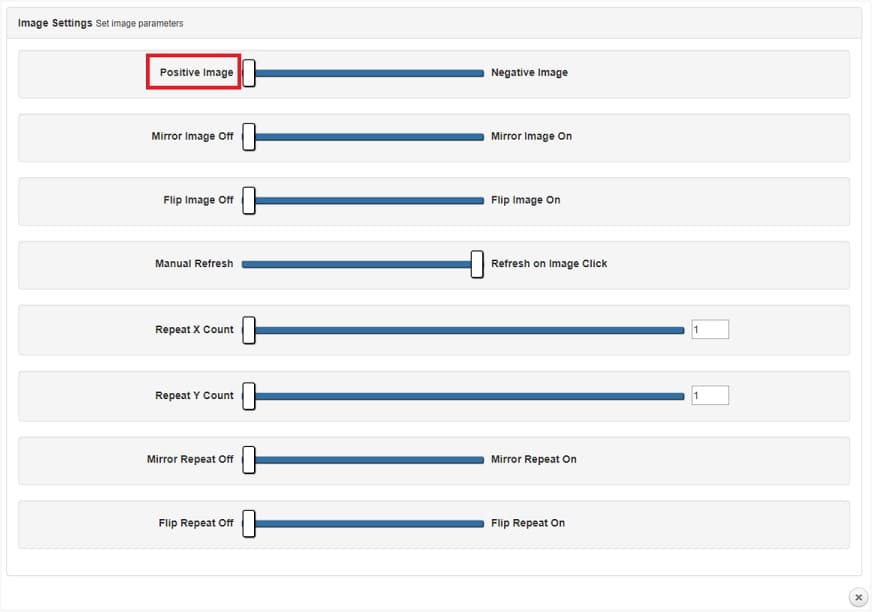

Segunda modificación en “Ajustes”, luego “ajustes de la imagen”, cambias la imagen a positiva. Por defecto, está en negativo.

configuración imagen - Cómo imprimir en 3D tu propia Litofanía

Una vez que has modificado, haces un pequeño refresco (Modelar, luego refrescar) y tu imagen está lista. Luego puedes hacer clic en descargar para recuperar tu archivo stl.

Cómo imprimir una litofanía plana

Ahora que tienes tu STL, puedes abrirlo con tu cortadora favorita. Yo uso Simplify3D. Primero, volteará tu imagen 270° en X para obtenerla correctamente.

litofania en proceso - Cómo imprimir en 3D tu propia Litofanía

A continuación, vamos a cambiar algunos ajustes en tu perfil. Es en la parte de la capa donde cambiaremos los parámetros. Necesitas dos capas sólidas inferiores y superiores, y tres capas perimetrales. Rellenarás el 100%. Yo personalmente imprimo las litografías en 0,1 mm.

parametros litofania - Cómo imprimir en 3D tu propia Litofanía

También necesitas añadir una falda para que tu impresión se pegue. Usa una falda pegada a la pieza, y unos diez contornos. La última modificación a hacer, puede ralentizar un poco su máquina, porque vamos a imprimir una pieza bastante frágil.

Eso es todo, ahora ya puedes imprimir tu pieza.

Impresión de una litofanía cilíndrica.

Ahora podemos ir aún más lejos. Puedes imprimir una litofanía en forma de cilindro, y ser capaz de hacer una pantalla de lámpara. Volvamos a la transformación de la imagen. Podemos volver a nuestro sitio http://3dp.rocks/lithophane/, e insertar nuestra foto. Excepto que esta vez, elegiremos el “cilindro sólido”. Podrás ajustar los detalles de tu imagen, siempre tratando de mantener el grosor en 3mm. Y puedes exportar tu STL.

En la configuración de Simplificar, tendrá que modificar dos o tres parámetros. De hecho, el cilindro está lleno, así que imprimiremos de forma diferente. En la configuración de capas, tendrás que poner 4 capas perimétricas, 0 capa superior y no rellenar (rellenar al 0% de la pieza. Aquí estamos cerca de los ajustes para imprimir un jarrón.

litofania cilindrica - Cómo imprimir en 3D tu propia Litofanía

Puedes empezar a imprimir. Normalmente, debería verse algo como lo de arriba.

Otra manera de imprimir en 3D una litofanía

1. Elige una foto

El primer paso para hacer una Litofaníaes elegir una foto adecuada. Como ya hemos mencionado, elige algo simple. Exagerar los detalles puede resultar en un litófano desagradablemente desordenado. Cabe mencionar que algunas impresoras 3D pueden ser capaces de reproducir altos niveles de detalles, y eso está bien si estás dispuesto a pasar unas horas imprimiendo tu Litofanía.

2. Convierte tu foto en un archivo STL de litófano

Ahora que tienes tu foto, es hora de convertirla en un modelo de Litofanía en 3D. Hay un par de formas de hacerlo, pero en esta segunda opción de realizar una litofanía en impresión 3D nos centraremos en las opciones más fáciles a parte de la que hemos visto de 3D rocks arriba son:

  1. La aplicación Litophane personalizable incorporada en Thingiverse funciona más o menos de la misma manera: simplemente sube una foto, hace unos pocos ajustes, espera el modelo 3D generado y lo descargas como un archivo STL. Esta herramienta, aunque es fácil de usar, está restringida a la creación de modelos planos de litófano. También es un poco lenta, así que prepárate para una larga espera si eliges esta opción.
  2. Si tienes Adobe Photoshop CS5, este conjunto de acciones descargables añadirá un comando a tu programa para generar automáticamente una Litofanía a partir de una foto. Simplemente instala el conjunto de acciones, selecciona el comando apropiado en el conjunto de herramientas de acciones y espera a que haga su magia. Este es un proceso que requiere muchos recursos y que puede llevar un tiempo, dependiendo de las especificaciones de tu ordenador. La calidad de la Litofanía resultante dependerá de los niveles de contraste de tu foto, por lo que es posible que tengas que hacer un poco de prueba y error antes de estar satisfecho.
  3. Utiliza Cura (versión 13.11 en adelante) para importar tu foto y simplemente convertirla en una malla 3D. Seleccionando la opción “Darker is Higher”, este comando convertirá su foto en un mapa en relieve donde las áreas más oscuras se imprimen más gruesas. Cura le permite “suavizar” algunos de los detalles de su modelo 3D si no está satisfecho con los resultados iniciales. La principal ventaja de Cura, si ya ha estado imprimiendo en 3D durante algún tiempo, es que probablemente ya lo esté utilizando.

3. Imprime el archivo STL

Ahora que tienes tu archivo STL, todo lo que necesitas es cargarlo en tu impresora 3D usando una conexión USB o una tarjeta SD. Por supuesto, muchas cosas pueden salir mal en este punto, así que aquí están nuestros mejores consejos para que tu litofanía salga lo más bonita posible:

  • Es mejor usar un color de filamento natural, como el blanco o el amarillo claro. La forma en que la luz brilla a través de los colores parece mejor o “natural”, a falta de una palabra mejor. Cualquier material de filamento rígido, como el PLA o el ABS, funcionará perfectamente bien. Bajo ninguna circunstancia se debe usar un filamento flexible para hacer una litofanía.
  • Dado que dependes de la propiedad del filamento para bloquear parcialmente la luz y crear diferentes tonos de gris, no puedes crear una buena litofanía usando un filamento translúcido o transparente, a menos que vayas por ese aspecto de foto sobreexpuesto.
  • Recomendamos imprimir en vertical porque quitar una impresión plana de la plataforma de su edificio sin dañarla va a ser una pesadilla.
  • Quieres preservar el mayor detalle posible, así que si imprimes en vertical, ajusta la altura de la capa lo más bajo posible.
  • También relacionado con la preservación de los detalles, ajusta la velocidad de impresión al ajuste más bajo posible. Esta técnica no sólo le permite imprimir detalles más refinados, sino que también evitará problemas con los hilos o las manchas.
  • Ajusta el relleno al 100%. Si lo fijamos por debajo del 100% significará que habrá espacios vacíos en el interior de su edificio, lo que interrumpirá la forma en que la luz atraviesa la litofanía. Esto también evitará que el filamento fundido se colapse dentro de las secciones huecas y arruine tu impresión.
  • No olvides aplicar la adherencia de la cama apropiada según el filamento que estés usando y usar una cama calefactora si es necesario. La deformación es menos problemática si imprime lentamente, pero aún así puede ocurrir.

Si has logrado marcar todos los ajustes correctos, entonces deberías conseguir una buena litofanía después de varios minutos o unas pocas horas. El tiempo que pases imprimiendo tu litofanía dependerá del nivel de detalle que quieras en tu imagen, del tamaño de las áreas más oscuras y del tamaño del modelo real.

Verás que mirar una litofanía con la luz natural del sol brillando detrás de él es la mejor manera de apreciar todos sus finos detalles. Todavía puedes volver a la imagen original y jugar con los ajustes de contraste si desea mejorar tu litofanía, pero recuerde que exagerar el contraste también puede resultar en una pérdida de detalles.

Conclusión

Esta es una nueva forma de divertirse con una impresora 3D. Puedes imaginarte muchos objetos para convertir en litofanía. Una pantalla para la luz, una cubierta para la lámpara de la cama, y un poco de todo lo que se te ocurra. Sí, porque no te preocupes, la litofanía de la montaña es sólo para el artículo. Así es como se ve con una vela dentro.

vela con litofania - Cómo imprimir en 3D tu propia Litofanía
