Cómo Añadir una Antena Externa a un ESP32: Conectores U.FL, Modificación de PCB y Dónde Colocarla

Si tu proyecto con ESP32 vive dentro de una caja metálica, al fondo de un armario o a dos habitaciones del router, seguramente ya sabes lo frustrante que es ver el WiFi caerse justo cuando más lo necesitas. La antena de parche grabada en la propia placa hace un trabajo notable para su tamaño, pero tiene límites físicos que ninguna configuración de software va a solucionar. La respuesta, en muchos casos, es sacar la señal de radio fuera del módulo y conectarla a una antena externa. En esta guía repasamos, con el detalle que merece, cómo hacerlo bien: qué conectores existen, qué opciones tienes según la placa que ya tienes en el cajón, cómo colocar la antena para que realmente mejore el alcance y cómo comprobar que la modificación ha servido para algo.

Puntos clave

• No todas las placas ESP32 admiten antena externa igual: algunas traen conector U.FL de fábrica, otras tienen un puente de 0 Ω que hay que mover, y unas pocas exigen modificar la PCB.
• Una antena externa mal instalada puede rendir peor que la interna: el conector, el cable y la posición importan tanto como la antena en sí.
• La colocación pesa más que la ganancia: alejar la antena del metal y del ruido eléctrico suele mejorar más el alcance que comprar una antena de más dBi.
• Mide antes y después: con un sencillo sketch de RSSI puedes comprobar de forma objetiva si la modificación ha merecido la pena.

¿Por qué añadir una antena externa a un ESP32?

La antena PCB que trae de serie casi cualquier módulo ESP32-WROOM cumple perfectamente en un escritorio despejado, pero empieza a sufrir en cuanto aparecen ciertos condicionantes habituales en un proyecto real:

• El circuito va montado dentro de una caja metálica o con una pantalla de aluminio cerca.
• Hay varias paredes o forjados entre el dispositivo y el router.
• El diseño obliga a orientar la placa de una forma que deja la antena integrada mirando «hacia el lado equivocado».
• Necesitas un enlace punto a punto a bastante distancia, por ejemplo entre dos edificios de una finca.
• Conviven en la misma caja otros circuitos ruidosos (reguladores conmutados, motores, pantallas) que se cuelan en la banda de 2,4 GHz.

Antes de lanzarte a modificar nada, conviene tener clara una idea que se repite en el mundo de RF: la potencia que llega al otro extremo del enlace depende de la potencia transmitida, la ganancia de ambas antenas, las pérdidas del cable y cualquier desajuste de impedancia por el camino. Añadir una antena externa no es una mejora automática: una antena de gran ganancia mal orientada, conectada con un cable de mala calidad o pegada a una superficie metálica, puede dar peor resultado que la antena PCB original. Todo lo que viene a continuación busca evitar precisamente eso.

Antes de nada: identifica qué tipo de placa ESP32 tienes

El término «ESP32» se usa para tres cosas distintas y conviene no mezclarlas: el chip en sí, el módulo apantallado que lo integra (WROOM, WROVER, MINI…) y la placa de desarrollo que lleva ese módulo soldado más USB, regulador y pines. La opción de antena externa que tienes disponible depende directamente de cuál de estos tres elementos estás mirando.

Como regla general en la nomenclatura de Espressif, cuando el nombre del módulo termina en «U» (por ejemplo ESP32-WROOM-32UE, ESP32-S3-WROOM-1U o ESP32-C3-WROOM-02U), suele indicar que ese módulo está pensado para antena externa vía conector.

¿Qué es un conector U.FL / IPEX?

El U.FL es un conector coaxial miniatura de 50 Ω desarrollado por Hirose, aunque en la práctica también verás los nombres IPEX, I-PEX MHF I o Amphenol AMC para piezas compatibles entre sí. Es el conector que casi siempre encontrarás en placas ESP32 con salida de antena externa.

Es una pieza delicada: el macho del cable se coloca centrado sobre el receptáculo y se presiona en vertical, nunca en ángulo, hasta notar un ligero «clic». Forzarlo de lado es la forma más habitual de arrancar el conector de la placa o de dañar el pin central. Ten cuidado también de no confundir el I-PEX MHF I (más grande) con el MHF4, más pequeño y físicamente incompatible aunque a primera vista se parezcan en fotos de baja resolución.

Tres formas habituales de sacar la señal de radio de un ESP32: antena PCB, conector U.FL directo, o U.FL con pigtail a SMA.

Pigtails U.FL a SMA

Una solución muy práctica es usar un pigtail corto U.FL a SMA: el extremo U.FL se conecta a la placa por dentro de la caja, y el conector SMA (roscado y mucho más robusto) queda fijado atravesando la carcasa. Esto tiene dos ventajas claras: protege el frágil conector U.FL de tirones accidentales, y te permite cambiar de antena sin tener que volver a manipular esa conexión delicada cada vez. Eso sí, comprueba antes de comprar si tu antena usa rosca SMA estándar o SMA de polaridad invertida (RP-SMA), porque físicamente no encajan entre sí.

Método 1: usar un módulo con conector U.FL de fábrica

Si todavía estás decidiendo qué placa comprar para tu proyecto, este es, con diferencia, el camino más seguro: partir de un módulo diseñado desde el principio para antena externa, en lugar de modificar uno que no lo estaba.

Qué necesitas

• Una placa de desarrollo con módulo de antena externa (ESP32-WROOM-32UE, ESP32-S3-WROOM-1U, ESP32-C3-WROOM-02U…).
• Un cable U.FL o MHF I compatible con el conector de tu placa.
• Una antena de 2,4 GHz y 50 Ω de impedancia.
• Opcionalmente, un pigtail U.FL a SMA de panel si quieres sacar la antena fuera de la caja.
• Una herramienta plástica para conectores U.FL o unas pinzas finas no metálicas.

Cómo conectarlo paso a paso

1. Desconecta toda alimentación de la placa antes de tocar nada.
2. Confirma en la hoja de datos del módulo qué tipo exacto de conector lleva.
3. Inspecciona el receptáculo U.FL en busca de suciedad o daños antes de conectar nada.
4. Alinea el macho del cable justo encima del receptáculo, sin ángulo.
5. Presiona en vertical sobre el cuerpo metálico del conector, nunca tirando del propio cable.
6. Dirige el cable de forma que no quede sometido a tirones laterales.
7. Añade un punto de sujeción (una brida o un poco de pegamento termofusible) a unos milímetros del conector, nunca justo encima.
8. Conecta la antena antes de aplicar alimentación por primera vez.

Un consejo que ahorra disgustos: no pongas pegamento ni resina definitiva sobre el conector hasta que hayas comprobado que todo funciona. Si algo falla, vas a necesitar volver a desconectarlo.

Método 2: mover el puente selector de antena (puente de 0 Ω)

Muchas placas de desarrollo incluyen a la vez la antena PCB integrada y un conector U.FL, y usan un pequeño puente de soldadura o una resistencia de 0 Ω para decidir cuál de las dos rutas está activa en cada momento.

Cómo funciona el selector de tres pads

El esquema habitual son tres pads en línea: uno central, conectado a la salida de radio del ESP32, y dos laterales, uno hacia la antena PCB y otro hacia el conector U.FL. De fábrica, el puente suele unir el pad central con el lateral de la antena PCB. Para activar la antena externa, hay que desoldar ese puente y volver a soldarlo uniendo el pad central con el lateral del conector U.FL.

El puente de 0 Ω decide qué ruta de RF está activa: antena PCB o conector U.FL. Nunca deben quedar ambas conectadas a la vez.

La disposición exacta varía de un fabricante a otro, así que no des por hecho que «girar 90 grados» es la solución correcta sin antes verificarlo en el esquemático de tu placa concreta.

Herramientas necesarias

• Soldador de punta fina con control de temperatura.
• Pinzas finas de precisión.
• Flux (decapante) para soldadura SMD.
• Malla desoldadora.
• Lupa o microscopio de sobremesa.
• Superficie de trabajo con protección ESD.
• Multímetro con función de continuidad.

Procedimiento paso a paso

1. Haz una foto de alta resolución de la posición original del puente antes de tocar nada.
2. Localiza en el esquemático cuál es el pad de salida de RF y hacia dónde va cada ruta.
3. Aplica flux sobre el puente actual y caliéntalo de forma uniforme para retirarlo con la malla desoldadora.
4. Limpia los tres pads y verifica bajo lupa que no ha quedado ningún puente de estaño entre ellos.
5. Coloca una pequeña cantidad de estaño fresco uniendo el pad central con el del conector U.FL.
6. Revisa la soldadura con magnificación: debe quedar limpia, sin picos ni puentes accidentales.
7. Comprueba continuidad con el multímetro entre el pad central y el del conector, y ausencia de continuidad hacia la antena PCB.
8. Sólo entonces, conecta la antena externa y alimenta la placa.

Aviso importante: dejar las dos rutas conectadas a la vez, aunque sea sin querer, crea una unión de RF sin ningún control con un desajuste de impedancia severo. En el mejor de los casos perderás alcance; en el peor, forzarás la etapa de salida del chip de forma innecesaria.

Método 3: añadir una conexión coaxial a una placa sin U.FL

Este es, con diferencia, el método más delicado y normalmente se reserva para prototipos experimentales, no para un producto final. Si el módulo ESP32 que llevas soldado sólo tiene antena PCB integrada sin ningún tipo de selector, modificarlo no siempre es posible.

Cuándo es viable una modificación directa

Sólo tiene sentido intentarlo si se cumplen varias condiciones a la vez: la pista de alimentación de RF es visible y accesible, existe una red de adaptación visible en la placa, la antena PCB actual se puede desconectar de forma limpia, hay un punto de masa cercano al que soldar la malla, y estás trabajando sobre un prototipo, no sobre un producto ya certificado.

Por qué un cable suelto no sirve como antena

Soldar un simple trozo de cable donde antes iba la antena PCB parece tentador, pero rompe la conexión controlada de 50 Ω que necesita el sistema de RF. El conductor expuesto, la geometría de masa, los objetos cercanos e incluso la propia soldadura pasan a formar parte, sin querer, de la antena. A 2,4 GHz la longitud de onda en el espacio libre ronda los 125 mm, y un cuarto de onda serían unos 31 mm; pero cortar un cable de exactamente esa longitud no garantiza una adaptación correcta, porque el grosor del conductor, la cercanía del plano de masa, el dieléctrico, la carcasa y los componentes de alrededor también influyen en el resultado.

Procedimiento recomendado

1. Usa un micro-coaxial de 50 Ω corto, nunca un cable sin apantallar.
2. Localiza la salida de RF y la red de adaptación en el esquemático o mediante inspección visual bajo lupa.
3. Retira el puente existente o corta la pista hacia la antena PCB integrada.
4. Suelda el conductor central del coaxial al lado de radio de la red de adaptación.
5. Suelda la malla a masa inmediatamente al lado del punto de alimentación, no varios milímetros más allá.
6. Mantén el tramo de conductor expuesto lo más corto posible.
7. Fija mecánicamente el cable para que no pueda tirar del pad de RF con el tiempo.

La conexión de la malla a masa es tan importante como la del conductor central: un tramo largo de malla sin conectar introduce una inductancia que afecta directamente al comportamiento a 2,4 GHz.

Diseñar la conexión de antena en una PCB propia con ESP32

Si estás diseñando tu propia placa alrededor del chip ESP32 desnudo (no un módulo), la conexión de RF debería formar parte del diseño desde el primer momento, no añadirse después como un parche.

El trazado de la pista RF importa tanto como los componentes: corta, recta, de ancho constante y con un plano de masa continuo debajo.

Reglas de trazado RF

• Mantén la pista de RF lo más corta posible.
• Evita ramas o «stubs» en el camino de la señal.
• Conserva un ancho de pista constante durante todo el recorrido.
• No la hagas pasar a través de vías si puedes evitarlo.
• Mantén un plano de masa continuo justo debajo de la pista.
• Añade vías de cosido a masa a ambos lados si usas una guía de onda coplanar.
• Aleja cristales de reloj, USB, UART y reguladores conmutados de esta zona.
• Sitúa la red de adaptación lo más cerca posible de la salida del ESP32 o de la antena.
• Respeta las zonas de exclusión de cobre que indique el fabricante del conector.
• Incluye un footprint de red pi o CLC por si necesitas ajustar la adaptación durante las pruebas.

El ancho correcto de una pista de 50 Ω depende del grosor del dieléctrico, el grosor del cobre, la constante dieléctrica del material y la distancia al plano de masa. Copiar el ancho de pista de otra placa que «funciona» no garantiza la misma impedancia en tu propio diseño: cada stack-up de PCB es distinto.

Cómo elegir la antena externa correcta

La antena tiene que encajar con el radio, con el conector, con el tipo de instalación y, si vas a vender el producto, con las condiciones de la certificación.

Frecuencia

Las variantes más habituales de ESP32 trabajan WiFi y Bluetooth en la banda de 2,4 GHz, así que necesitas una antena pensada para 2,4 GHz WiFi o WiFi/Bluetooth. No elijas una antena sólo porque encaja físicamente en el conector: antenas para GPS, telefonía móvil, LoRa o bandas sub-GHz tienen un rendimiento pobre en 2,4 GHz aunque el rosca o el U.FL coincidan.

Impedancia

Tanto la antena como el cable deben ser de 50 Ω nominales, para encajar con el sistema de RF del ESP32.

Ganancia

Una ganancia mayor concentra la radiación en ciertas direcciones a costa de reducirla en otras: un látigo vertical de alta ganancia cubre mejor el plano horizontal, pero pierde cobertura justo por encima y por debajo. Además, Espressif certifica sus módulos con una antena concreta y especifica una ganancia máxima recomendada; en ESP32-WROOM-32UE y ESP32-S3-WROOM-1U, por ejemplo, ese límite ronda los 2,33 dBi. Usar un tipo de antena distinto o de mayor ganancia puede exigir repetir ensayos de compatibilidad electromagnética si vas a comercializar el producto.

Tipos de antena externa

• Látigo (whip) externo: se monta fuera de la caja, es fácil de sustituir y de reorientar tras la instalación.
• FPC adhesiva: flexible, pensada para pegarse dentro de una carcasa de plástico; sigue siempre las indicaciones del fabricante sobre plano de masa y despeje de metal, y nunca la dobles ni la recortes.
• Antena PCB independiente: se conecta por cable coaxial y se monta separada de la placa principal, respetando también sus propios requisitos de masa.
• Direccional (panel o Yagi): ideal para enlaces punto a punto fijos con buena puntería; no sirve para un dispositivo móvil que necesite cobertura en todas direcciones.

Dónde colocar la antena del ESP32

Aquí está, probablemente, el consejo más rentable de todo el artículo: la posición de la antena suele importar más que su ganancia. Mover una antena corriente lejos del metal y del ruido eléctrico a menudo mejora más el alcance que sustituirla por una de mayor ganancia dejándola en el mismo sitio problemático.

El metal bloquea la radiación y desintoniza la antena: sepárala de carcasas, baterías grandes y disipadores.

Aléjala del metal

El metal bloquea parte de la radiación y desintoniza la frecuencia de resonancia de la antena. Evita dejarla pegada a carcasas metálicas, baterías grandes, disipadores, marcos de pantallas LCD, placas de montaje o botes de apantallamiento. La solución habitual es sacarla fuera de la caja mediante un conector de panel, dejando que sólo el cable coaxial atraviese la pared.

Aléjala del ruido eléctrico

Reguladores conmutados, motores DC, relés, pantallas de alta velocidad, buses USB y memorias también generan interferencias que se cuelan en la banda de 2,4 GHz. Si el cable de la antena tiene que cruzar cableado de motores o relés, es preferible que lo haga en cruces a 90 grados en lugar de discurrir en paralelo durante un tramo largo.

Respeta la zona de exclusión de la antena PCB

Si además sigues usando la antena integrada en algún diseño, colócala en el borde de la placa, sobresaliendo si es posible. Espressif recomienda no dejar cobre, pistas ni componentes en un radio de al menos 15 mm alrededor de la antena PCB dentro de la carcasa terminada.

Ten en cuenta la polarización

Un látigo recto tiene polarización lineal; montarlo en vertical suele ser razonable porque la mayoría de puntos de acceso también llevan sus antenas en vertical. Girar una antena 90 grados respecto a la otra reduce la señal recibida, aunque los rebotes dentro de un edificio suavizan bastante este efecto en la práctica.

No enrolles el cable sobrante alrededor de la antena

Si te sobra cable coaxial, guíalo lejos del elemento radiante. Enrollarlo alrededor del látigo o dejarlo hecho un ovillo detrás de una antena adhesiva mete la malla del cable y otros objetos conductores dentro del propio patrón de radiación, distorsionándolo.

Prueba siempre con la carcasa final montada

Una antena que rinde de maravilla en la mesa de trabajo, al aire libre, puede comportarse de forma muy distinta una vez montada la carcasa, la batería, la pantalla y todo el cableado definitivo. La prueba que de verdad importa es la del producto terminado.

Cómo comprobar si la modificación ha funcionado

Antes de tocar nada, mide la antena original para tener una referencia de partida. Usa siempre la misma placa, el mismo punto de acceso, el mismo lugar, la misma alimentación, la misma orientación y el mismo firmware en ambas pruebas; si cambias más de una variable a la vez, no sabrás a qué atribuir la diferencia.

Algunas medidas útiles, además del RSSI: pérdida de paquetes, tiempo de reconexión, throughput real por TCP o UDP, distancia máxima utilizable, comportamiento a través de paredes y comportamiento según la orientación del dispositivo.

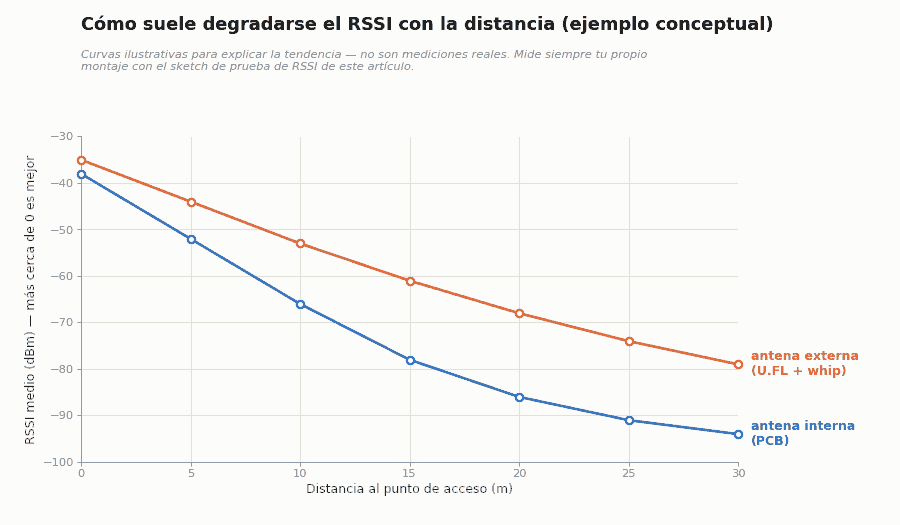

Ejemplo conceptual de cómo suele comportarse el RSSI con la distancia. Son valores ilustrativos, no una medición real: mide siempre tu propio montaje.

Sketch de Arduino para medir el RSSI medio

El RSSI (Received Signal Strength Indicator) se mide en dBm; cuanto más cerca de 0 esté el valor, más fuerte es la señal. Como el RSSI varía bastante de una lectura a otra por reflejos y movimiento del entorno, conviene comparar promedios de varias muestras en lugar de una sola lectura suelta. Este sketch conecta el ESP32 a tu red, toma 20 muestras espaciadas cada medio segundo y calcula la media:

#include <WiFi.h>

const char* ssid     = "TU_RED_WIFI";
const char* password = "TU_CONTRASENA";
const int NUM_MUESTRAS = 20;
const int RETARDO_MS   = 500;

void setup() {
  Serial.begin(115200);
  delay(1000);

  WiFi.mode(WIFI_STA);
  WiFi.begin(ssid, password);

  Serial.print("Conectando a ");
  Serial.println(ssid);

  unsigned long inicio = millis();
  while (WiFi.status() != WL_CONNECTED && millis() - inicio < 15000) {
    delay(250);
    Serial.print(".");
  }

  if (WiFi.status() == WL_CONNECTED) {
    Serial.println("\nConectado. IP: " + WiFi.localIP().toString());
  } else {
    Serial.println("\nNo se pudo conectar. Revisa las credenciales.");
  }
}

void loop() {
  if (WiFi.status() == WL_CONNECTED) {
    long suma = 0;
    Serial.println("--- Nueva tanda de muestras ---");

    for (int i = 0; i < NUM_MUESTRAS; i++) {
      long rssi = WiFi.RSSI();
      suma += rssi;
      Serial.printf("Muestra %2d: %ld dBm\n", i + 1, rssi);
      delay(RETARDO_MS);
    }

    float media = (float)suma / NUM_MUESTRAS;
    Serial.printf("RSSI medio: %.1f dBm\n\n", media);
  } else {
    Serial.println("Sin conexion WiFi. Reintentando...");
    WiFi.reconnect();
    delay(2000);
  }
}

El RSSI no lo es todo

Un RSSI mejor no garantiza automáticamente una conexión mejor: la interferencia, los reintentos de paquetes, el patrón de radiación de la antena y el propio comportamiento del punto de acceso también influyen en el resultado final. Cuando el RSSI ya te convenza, remata la prueba transfiriendo un archivo grande o midiendo throughput TCP real, vigilando pérdida de paquetes y desconexiones, y repite la prueba en el lugar exacto donde va a vivir el dispositivo.

Solución de problemas comunes

La antena externa rinde peor que la interna

• Comprueba que el puente de 0 Ω no sigue seleccionando la antena PCB.
• Revisa que no hayas dejado ambas rutas conectadas a la vez sin querer.
• Verifica que el conector U.FL ha quedado completamente asentado.
• Confirma que la antena está pensada para 2,4 GHz y no para otra banda.
• Aleja la antena de superficies metálicas cercanas.
• Descarta un cable coaxial dañado o excesivamente largo.
• Ten en cuenta si el punto de acceso queda justo en un nulo de radiación de esa antena.
• Revisa si el conector o el pad de RF sufrieron algún daño durante la soldadura.

El WiFi sólo funciona cerca del router

Suele apuntar a una ruta de antena abierta o muy desadaptada. Revisa la resistencia selectora, la conexión U.FL, y confirma que la antena está realmente conectada al lado de radio y no al lado aislado de la antena PCB.

La señal cambia al tocar el cable

Un cambio grande al simplemente tocar el cable suele indicar que la malla no está bien conectada a masa, que el conector está flojo, o que un tramo de conductor expuesto está actuando, sin querer, como parte de la antena.

El conector U.FL se ha desprendido de la placa

No lo pegues con resina esperando que vuelva a funcionar: el pad central y los pads de masa que lo rodean necesitan quedar restaurados eléctricamente, lo que normalmente exige microsoldadura bajo lupa o microscopio.

La placa se reinicia al transmitir

Suele ser un problema de alimentación, no de la antena: transmitir por WiFi produce picos de corriente muy breves pero intensos. Revisa el regulador de 3,3 V, el cable USB, el cableado de alimentación y los condensadores de desacoplo.

Preguntas frecuentes

¿Puedo conectar una antena directamente a un GPIO del ESP32?

No. La antena de WiFi y Bluetooth usa la salida de radio propia del chip, no un GPIO cualquiera. Conectarla a un GPIO no mejora el alcance y puede exponer ese pin a señales de RF no deseadas o a descargas estáticas.

¿Puedo usar la antena PCB y la externa a la vez?

No con sólo conectar ambas a la vez. Una unión pasiva de las dos rutas crea un desajuste de impedancia y reparte la potencia transmitida entre las dos antenas. Tener diversidad de antenas real requiere un conmutador de RF, una red de adaptación adecuada y soporte específico en firmware.

¿Puedo soldar un conector SMA directamente sobre la placa?

Sólo si existe un footprint de RF de 50 Ω correctamente diseñado y suficiente soporte mecánico. Un conector SMA de tamaño estándar suele ser demasiado grande para el pad de alimentación de una antena pequeña; un pigtail corto U.FL a SMA de panel suele ser la opción más segura.

¿Una antena de 9 dBi da el triple de alcance?

No necesariamente. La ganancia es direccional, el cable añade pérdidas y, además, el otro extremo del enlace también tiene que poder recibir y responder. Una ganancia demasiado alta puede además superar las condiciones bajo las que el módulo obtuvo su certificación.

¿La antena externa mejora WiFi y Bluetooth a la vez?

En los módulos ESP32 habituales, WiFi y Bluetooth comparten la misma ruta de radio de 2,4 GHz, así que una antena externa bien seleccionada beneficia a ambos. Aun así, conviene confirmar en la hoja de datos cómo está organizado el radio interno de tu variante concreta.

¿Puedo hacer funcionar un ESP32 con antena externa sin ninguna antena conectada?

Evita transmitir durante periodos largos con el conector abierto. Un conector sin antena produce un desajuste de impedancia severo, reduce mucho el rendimiento y puede someter a estrés innecesario a la etapa de salida de RF.

¿Hay que tocar el firmware después de mover el puente de antena?

Normalmente no. El selector pasivo de 0 Ω cambia la ruta física de RF, no algo controlado por software. Placas que usen un conmutador electrónico o diversidad de antenas gestionada podrían ser la excepción y requerir configuración adicional en ESP-IDF.

Conclusión

Si estás empezando un proyecto desde cero, la vía más segura sigue siendo partir de un módulo pensado para antena externa, como el ESP32-WROOM-32UE o el ESP32-S3-WROOM-1U: el conector de fábrica garantiza una ruta de RF controlada desde el primer momento. Si ya tienes una placa con antena PCB y conector U.FL, localizar el selector y mover el puente de 0 Ω suele ser una modificación asequible, siempre evitando dejar ambas rutas conectadas a la vez. La modificación directa de PCB es posible en algunos casos, pero exige aislar bien la antena existente y soldar un micro-coaxial de 50 Ω correctamente referenciado a masa; un cable suelto no es una solución fiable.

Por encima de todo, presta atención a la colocación: aléjala del metal, de las baterías grandes, de las pantallas y del cableado ruidoso, y comprueba el resultado con el dispositivo ya montado en su carcasa definitiva, usando RSSI, pérdida de paquetes y throughput real en lugar de dar por hecho que una antena más grande siempre va a rendir mejor.
