Cómo construir una Estación meteorológica con ESP8266 usando el IDE de Arduino

Estación meteorológica ESP8266 usando el IDE de Arduino

En este artículo vamos a ver como fabricar unaa estación meteorológica realmente genial usando ESP8266 (NodeMCU) y el DHT11, el sensor de lluvia. En este proyecto, aprenderemos a hacer una estación meteorológica completa DIY usando un ESP8266 y varios sensores. Hay dos tipos de estaciones meteorológicas, una que tiene sus propios sensores y el segundo tipo de estación meteorológica es donde obtenemos los datos de los servidores de la estación meteorológica. En este tutorial vamos a ver ambos tipos de estaciones meteorológicas.

Componentes requeridos

Ballylelly 0.96"Azul I2c IIC Serial OLED LCD LED Módulo 128X64 para Arduino Display Raspberry PI 51 Msp420 Stim32 SCR
Módulo de pantalla LED 128 * 64 para Arduino, admite muchos chips de control.; Totalmente compatible con Arduino, 51 Series, MSP430 Series, STM32 / 2, CSR IC, etc.

Introducción

¿Qué es una estación meteorológica?

Una estación meteorológica es un dispositivo que recoge datos relacionados con el tiempo y el medio ambiente utilizando muchos sensores diferentes. Las estaciones meteorológicas también se denominan centros meteorológicos, estaciones meteorológicas personales, estaciones meteorológicas profesionales, estaciones meteorológicas domésticas, meteorólogos y pronosticadores.

Los sensores de las estaciones meteorológicas pueden incluir un termómetro, LM35 o DHT11, para tomar lecturas de temperatura, un barómetro (BMP180) para medir la presión en la atmósfera, así como otros sensores para medir la lluvia, el viento, la humedad y más. Las estaciones meteorológicas van desde la simple tecnología analógica a la digital. Algunas incluso se conectan a un ordenador o a Internet, por lo que los datos recogidos pueden ser analizados con el software de la estación meteorológica.

Tipos de sensores utilizados para la estación meteorológica

La siguiente es una lista de los dispositivos de medición que se utilizan en las estaciones meteorológicas:

  • Termómetro (LM35). Un termómetro mide la temperatura. Puede medir la temperatura tanto en el interior como en el exterior, registrar las altas y bajas, mostrar las flechas de tendencia para indicar el aumento o la disminución de la temperatura, e incluso predecir los rangos de temperatura futuros a corto plazo.sensor de temparatura LM35 - Cómo construir una Estación meteorológica con ESP8266 usando el IDE de Arduino
  • Higrómetro (DHT11). Un higrómetro mide la humedad relativa. La humedad relativa es la cantidad o porcentaje de vapor de agua (agua en forma de gas) en el aire. La humedad influye en los factores ambientales y en cálculos como la precipitación, la niebla, el punto de rocío y el índice de calor. Además, el mantenimiento de una humedad adecuada en el interior de los edificios tiene implicaciones para la salud y el hogar.pinout DHT11 - Cómo construir una Estación meteorológica con ESP8266 usando el IDE de Arduino
  • Barómetro (BMP180). Un barómetro mide la presión atmosférica. Un barómetro puede ayudar a pronosticar el tiempo que viene basado en los cambios que mide en la presión atmosférica. Puede crear un gráfico histórico o una flecha de tendencia de la presión para que pueda seguir fácilmente los cambios, como una caída de presión.BMP180 - Cómo construir una Estación meteorológica con ESP8266 usando el IDE de Arduino

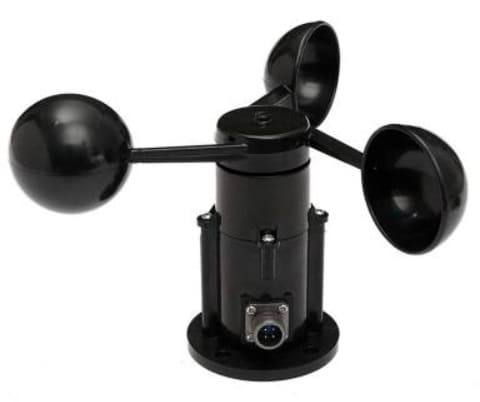

  • Anemómetro. Un anemómetro mide la fuerza del viento, o la velocidad del viento. Las estaciones meteorológicas ESP8266 pueden mostrar la velocidad del viento en MPH, KPH o nudos, y registrar las lecturas de la velocidad del viento actual, máxima y media.anemómetro - Cómo construir una Estación meteorológica con ESP8266 usando el IDE de Arduino
  • Veleta. Una veleta, es un instrumento que determina en qué dirección sopla el viento. Para mostrar la dirección del viento puedes utilizar un codificador rotatorio o un sensor de brújula magnética con el ESP8266.veleta - Cómo construir una Estación meteorológica con ESP8266 usando el IDE de Arduino
  • Pluviómetro. Un pluviómetro mide la lluvia o la precipitación líquida. Estas estaciones meteorológicas incluyen alertas de lluvia para notificarte cuando un evento de lluvia ha comenzado, o para alertarte de posibles condiciones de inundación.sensor de lluvia - Cómo construir una Estación meteorológica con ESP8266 usando el IDE de Arduino

Una estación meteorológica basándonos en ESP8266

En la primera parte vamos a hacer la estación meteorológica usando el DHT-11 y el sensor de lluvia. Así que estos datos se envían al cliente (navegador web). En esto montamos el servidor web en ESP8266.

Diagrama de circuito de la estación meteorológica

Conecta el sensor de lluvia al pin A0 del NodeMCU a través de un divisor de voltaje, el ESP8266 tiene una entrada de 1V en el ADC. Conecta el DHT11 al D5 del NodeMCU.

diagrama de conexion NodeMCU - Cómo construir una Estación meteorológica con ESP8266 usando el IDE de Arduino
Código NodeMCU para la estación meteorológica

El programa está dividido en dos partes. La primera parte contiene ESP8266 WiFi y funciones relacionadas con el hardware, es decir, nuestro archivo main.ino. La segunda parte es HTML y la interfaz de usuario GUI. Es el archivo index.h.

antes de cargar el programa en el ESP. Actualiza tu SSID y contraseña en código.

main.ino

/*
 * ESP8266 NodeMCU DHT11 and Rain Sensor - Weather Station Example
 * https://descubrearduino.com
 *
 */

#include <ESP8266WiFi.h>
#include <WiFiClient.h>
#include <ESP8266WebServer.h>

#include "index.h" //Our HTML webpage contents with javascripts
#include "DHTesp.h"  //DHT11 Library for ESP

#define LED 2        //On board LED
#define DHTpin 14    //D5 of NodeMCU is GPIO14

DHTesp dht;

//SSID and Password of your WiFi router
const char* ssid = "Your-SSID";
const char* password = "Your-Password";

ESP8266WebServer server(80); //Server on port 80

//===============================================================
// This routine is executed when you open its IP in browser
//===============================================================
void handleRoot() {
 String s = MAIN_page; //Read HTML contents
 server.send(200, "text/html", s); //Send web page
}

float humidity, temperature;

void handleADC() {
 int rain = analogRead(A0);


 //Create JSON data
 String data = "{\"Rain\":\""+String(rain)+"\", \"Temperature\":\""+ String(temperature) +"\", \"Humidity\":\""+ String(humidity) +"\"}";

 digitalWrite(LED,!digitalRead(LED)); //Toggle LED on data request ajax
 server.send(200, "text/plane", data); //Send ADC value, temperature and humidity JSON to client ajax request

 //Get Humidity temperatue data after request is complete
 //Give enough time to handle client to avoid problems
  delay(dht.getMinimumSamplingPeriod());

  humidity = dht.getHumidity();
  temperature = dht.getTemperature();

  Serial.print("H:");
  Serial.println(humidity);
  Serial.print("T:");
  Serial.println(temperature); //dht.toFahrenheit(temperature));
  Serial.print("R:");
  Serial.println(rain);
}

//==============================================================
//                  SETUP
//==============================================================
void setup()
{
  Serial.begin(115200);
  Serial.println();


  // Autodetect is not working reliable, don't use the following line
  // dht.setup(17);

  // use this instead:
  dht.setup(DHTpin, DHTesp::DHT11); //for DHT11 Connect DHT sensor to GPIO 17
  //dht.setup(DHTpin, DHTesp::DHT22); //for DHT22 Connect DHT sensor to GPIO 17

  WiFi.begin(ssid, password);     //Connect to your WiFi router
  Serial.println("");

  //Onboard LED port Direction output
  pinMode(LED,OUTPUT);

  // Wait for connection
  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }

  //If connection successful show IP address in serial monitor
  Serial.println("");
  Serial.print("Connected to ");
  Serial.println(ssid);
  Serial.print("IP address: ");
  Serial.println(WiFi.localIP());  //IP address assigned to your ESP

  server.on("/", handleRoot);      //Which routine to handle at root location. This is display page
  server.on("/readADC", handleADC); //This page is called by java Script AJAX

  server.begin();                  //Start server
  Serial.println("HTTP server started");
}

//==============================================================
//                     LOOP
//==============================================================
void loop()
{
  server.handleClient();          //Handle client requests
}

index.h

const char MAIN_page[] PROGMEM = R"=====(
<!DOCTYPE html>
<html>
<head>
<title>Estación Meteorológica</title>
</head>
<style>
@import url(https://fonts.googleapis.com/css?family=Montserrat);
@import url(https://fonts.googleapis.com/css?family=Advent+Pro:400,200);
*{margin: 0;padding: 0;}

body{
  background:#544947;
  font-family:Montserrat,Arial,sans-serif;
}
h2{
  font-size:14px;
}
.widget{
  box-shadow:0 40px 10px 5px rgba(0,0,0,0.4);
  margin:100px auto;
  height: 330px;
  position: relative;
  width: 500px;
}

.upper{
  border-radius:5px 5px 0 0;
  background:#f5f5f5;
  height:200px;
  padding:20px;
}

.date{
  font-size:40px;
}
.year{
  font-size:30px;
  color:#c1c1c1;
}
.place{
  color:#222;
  font-size:40px;
}
.lower{
  background:#00A8A9;
  border-radius:0 0 5px 5px;
  font-family:'Advent Pro';
  font-weight:200;
  height:130px;
  width:100%;
}
.clock{
  background:#00A8A9;
  border-radius:100%;
  box-shadow:0 0 0 15px #f5f5f5,0 10px 10px 5px rgba(0,0,0,0.3);
  height:150px;
  position:absolute;
  right:25px;
  top:-35px;
  width:150px;
}

.hour{
  background:#f5f5f5;
  height:50px;
  left:50%;
  position: absolute;
  top:25px;
  width:4px;
}

.min{
  background:#f5f5f5;
  height:65px;
  left:50%;
  position: absolute;
  top:10px;
  transform:rotate(100deg);
  width:4px;
}

.min,.hour{
  border-radius:5px;
  transform-origin:bottom center;
  transition:all .5s linear;
}

.infos{
  list-style:none;
}
.info{
  color:#fff;
  float:left;
  height:100%;
  padding-top:10px;
  text-align:center;
  width:25%;
}
.info span{
  display: inline-block;
  font-size:40px;
  margin-top:20px;
}
.weather p {
  font-size:20px;padding:10px 0;
}
.anim{animation:fade .8s linear;}

@keyframes fade{
  0%{opacity:0;}
  100%{opacity:1;}
}

a{
 text-align: center;
 text-decoration: none;
 color: white;
 font-size: 15px;
 font-weight: 500;
}
</style>
<body>


<div class="widget">
  <div class="clock">
    <div class="min" id="min"></div>
    <div class="hour" id="hour"></div>
  </div>
  <div class="upper">
    <div class="date" id="date">21 March</div>
    <div class="year">Temperature</div>
    <div class="place update" id="temperature">23 &deg;C</div>
  </div>
  <div style="text-align: center;"><a href="https://descubrearduino.com" style="align:center">descubrearduino.com</a></div>
  <div class="lower">
    <ul class="infos">
      <li class="info temp">
        <h2 class="title">TEMPERATURE</h2>
        <span class='update' id="temp">21 &deg;C</span>
      </li>
      <li class="info weather">
        <h2 class="title">WEATHER</h2>
        <p class="main update">Sunny</p>
      </li>
      <li class="info wind">
        <h2 class="title">RAIN</h2>
        <span class='update' id="rain">0%</span>
      </li>
      <li class="info humidity">
        <h2 class="title">HUMIDITY</h2>
        <span class='update' id="humidity">23%</span>
      </li>
    </ul>
  </div>
</div>

<script>
setInterval(drawClock, 2000);

function drawClock(){
    var now = new Date();
    var hour = now.getHours();
    var minute = now.getMinutes();
    var second = now.getSeconds();

    //Date
    var options = {year: 'numeric', month: 'long', day: 'numeric' };
     var today  = new Date();
    document.getElementById("date").innerHTML = today.toLocaleDateString("en-US", options);

    //hour
    var hourAngle = (360*(hour/12))+((360/12)*(minute/60));
    var minAngle = 360*(minute/60);
    document.getElementById("hour").style.transform = "rotate("+(hourAngle)+"deg)";
    //minute
    document.getElementById("min").style.transform = "rotate("+(minAngle)+"deg)";

    //Get Humidity Temperature and Rain Data
    var xhttp = new XMLHttpRequest();
    xhttp.onreadystatechange = function() {
      if (this.readyState == 4 && this.status == 200) {
      var txt = this.responseText;
      var obj = JSON.parse(txt); //Ref: https://www.w3schools.com/js/js_json_parse.asp
        document.getElementById("rain").innerHTML = obj.Rain + "%";
        document.getElementById("temperature").innerHTML = Math.round(obj.Temperature) + "&deg;C";
        document.getElementById("temp").innerHTML = Math.round(obj.Temperature) + "&deg;C";
        document.getElementById("humidity").innerHTML = Math.round(obj.Humidity) + "%";
      }
    };
   xhttp.open("GET", "readADC", true); //Handle readADC server on ESP8266
   xhttp.send();
}
</script>
</body>
</html>
)=====";

Resultados y pruebas

Después de subir el código abrir el monitor serial y obtendrás la dirección ip.

conexion estacion meteorologica - Cómo construir una Estación meteorológica con ESP8266 usando el IDE de Arduino

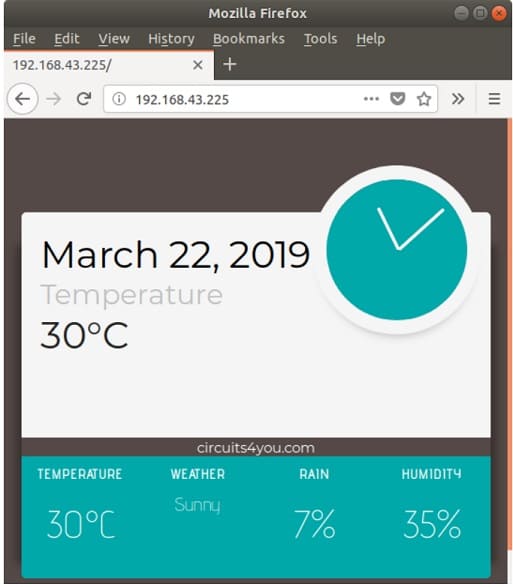

Abrir la dirección IP en el navegador web. Después de abrirla en el navegador web, verás que el LED azul de a bordo parpadea. Este LED cambia cuando recibe una petición http del navegador web.

En el programa estamos enviando una solicitud de ajax para actualizar la página sin actualizarla.

medición de temperatura - Cómo construir una Estación meteorológica con ESP8266 usando el IDE de Arduino

¿Cómo funciona el programa de la Estación Meteorológica?

Ahora veamos el funcionamiento completo del programa y el circuito de la estación meteorológica.

El proyecto completo consiste en la parte de hardware y software. Primero veremos la parte de hardware.

Hardware de la Estación Meteorológica

La parte del hardware es simple, estamos usando sólo dos sensores DHT11 y el sensor de lluvia. Puedes añadir más sensores como el sensor de presión barométrica BMP180.

La salida analógica del sensor de lluvia se conecta a la entrada analógica del ESP8266 a través de un divisor de voltaje. que deja caer la salida del sensor de lluvia para adaptarse al rango máximo de la entrada analógica del ESP8266.

El DHT11 nos da lecturas de humedad y temperatura. Es el sensor digital da salida en un flujo de datos en serie. Para esta interfaz de sensores estamos usando la biblioteca DHTesp que se encarga de toda la comunicación con el sensor DHT11. DHT11 está conectado al pin D5 de la NodeMCU que es el GPIO14.

#include "index.h" //Our HTML webpage contents with javascripts
#include "DHTesp.h"  //DHT11 Library for ESP

#define LED 2        //On board LED
#define DHTpin 14    //D5 of NodeMCU is GPIO14

DHTesp dht;

El software de la estación meteorológica

El software consiste en las siguientes partes.

  • Conexión a WiFi
  • Creación de servidores
  • Obtención de datos de los sensores
  • Envío de la GUI al usuario
  • Actualizando los valores de los sensores en la página web

Conectando a WiFi

La conexión a tu wifi se hace por ESP8266 usando el siguiente código. Primero definimos el wifi ssid y la contraseña.

//SSID and Password of your WiFi router
const char* ssid = "Your-SSID";
const char* password = "Your-Password";

Entonces intentamos conectarnos con wifi usando WiFi.begin(ssid, password) y esperamos hasta que la conexión tenga éxito usando while (WiFi.status() != WL_CONNECTED).

WiFi.begin(ssid, password);     //Connect to your WiFi router
  Serial.println("");

  //Onboard LED port Direction output
  pinMode(LED,OUTPUT);

  // Wait for connection
  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }

  //If connection successful show IP address in serial monitor
  Serial.println("");
  Serial.print("Connected to ");
  Serial.println(ssid);
  Serial.print("IP address: ");
  Serial.println(WiFi.localIP());  //IP address assigned to your ESP

Una vez que nos conectamos al wifi con éxito imprimimos la dirección IP asignada por tu router WiFi en el monitor serial usando la función WiFi.localIP().

La siguiente parte es crear un servidor web en ESP8266. Para ello incluimos la librería de servidores web #include <ESP8266WebServer.h>

Luego creamos la instancia del servidor usando la función de abajo. La web usa el puerto 80 por defecto, así que lo definimos como el puerto 80.

ESP8266WebServer server(80); //Server on port 80



Después de esto en setup() creamos funciones de manejo de solicitudes de clientes, una para mostrar la GUI y otra que envía los datos del sensor al usuario usando AJAX y JSON. AJAX es parte de la página web.

 server.on("/", handleRoot);      //Which routine to handle at root location. This is display page
  server.on("/readADC", handleADC); //This page is called by java Script AJAX

  server.begin();                  //Start server
  Serial.println("HTTP server started");
}

Cuando el usuario entra en ESP8266 IP solicita una página raíz. Esa solicitud es atendida por la función handleRoot(). Envía la página web (HTML) al usuario (navegador web).

//===============================================================
// This routine is executed when you open its IP in browser
//===============================================================
void handleRoot() {
 String s = MAIN_page; //Read HTML contents
 server.send(200, "text/html", s); //Send web page
}

Una vez que la página web se carga, contiene javascript con código AJAX que envía la solicitud de datos al servidor web ESP8266 en /readADC. Si introduces IP con readADC solicita como se muestra a continuación. ESP envía los datos del sensor en formato JSON.

datos sensores - Cómo construir una Estación meteorológica con ESP8266 usando el IDE de Arduino

Esta petición de lectura de ADC es manejada por la función handleADC(). como se muestra a continuación. El handADC maneja los datos primero al cliente web y después lee el sensor DHT11 para evitar retrasos en los datos. En esto se puede ver claramente que la variable de datos mantiene el JSON de los valores del sensor. Se usan varios caracteres de escape ya que usamos comillas dobles en el JSON.

float humidity, temperature;

void handleADC() {
 int rain = analogRead(A0);


 //Create JSON data
 String data = "{\"Rain\":\""+String(rain)+"\", \"Temperature\":\""+ String(temperature) +"\", \"Humidity\":\""+ String(humidity) +"\"}";

 digitalWrite(LED,!digitalRead(LED)); //Toggle LED on data request ajax
 server.send(200, "text/plane", data); //Send ADC value, temperature and humidity JSON to client ajax request

 //Get Humidity temperatue data after request is complete
 //Give enough time to handle client to avoid problems
  delay(dht.getMinimumSamplingPeriod());

  humidity = dht.getHumidity();
  temperature = dht.getTemperature();

  Serial.print("H:");
  Serial.println(humidity);
  Serial.print("T:");
  Serial.println(temperature); //dht.toFahrenheit(temperature));
  Serial.print("R:");
  Serial.println(rain);
}

Ahora pasemos a la página web, es decir, a la parte del código HTML y JavaScript. Que está presente en el archivo index.h. En el Java Script accedemos a los elementos HTML usando identificaciones.

identificadores javascript - Cómo construir una Estación meteorológica con ESP8266 usando el IDE de Arduino



Ajax java script parte de la página web. Llamamos a la función drawClock() cada dos segundos. usando la función setInterval(drawClock, 2000);.

//Get Humidity Temperature and Rain Data
    var xhttp = new XMLHttpRequest();
    xhttp.onreadystatechange = function() {
      if (this.readyState == 4 && this.status == 200) {
      var txt = this.responseText;
      var obj = JSON.parse(txt); //Ref: https://www.w3schools.com/js/js_json_parse.asp
        document.getElementById("rain").innerHTML = obj.Rain + "%";
        document.getElementById("temperature").innerHTML = Math.round(obj.Temperature) + "&deg;C";
        document.getElementById("temp").innerHTML = Math.round(obj.Temperature) + "&deg;C";
        document.getElementById("humidity").innerHTML = Math.round(obj.Humidity) + "%";
      }
    };
   xhttp.open("GET", "readADC", true); //Handle readADC server on ESP8266
   xhttp.send();
}

En la función DrawClock() tenemos la parte AJAX que envía la petición GET al ESP en readADC. cuando el navegador web (programa java) recibe el texto de respuesta, es decir, JSON. llama a la función readystatechange. en la que confirmamos que la petición está bien (200). si está bien, entonces obtenemos el texto de respuesta, es decir, JSON y luego usando javascript json parsing JSON.parse(txt); obtenemos todos nuestros datos del sensor en objetos json. Estos datos de los objetos json se actualizan en la página web dinámicamente (sin actualización de la página) usando document.getElementById(“id of html element”).innerHTML = sensor data.

Así es como funciona todo. La interfaz gráfica de usuario se crea usando CSS y HTML. que no se cubre aquí por ser un tema más relacionado con el desarrollo web.

Estación meteorológica basada en el ESP8266 usando los datos del servidor

En este no estamos usando ningún sensor, pero obtenemos datos meteorológicos del servidor de la estación meteorológica local. Para visualizarlos necesitamos una pantalla. Este tipo de aplicación es como si tuvieras un pequeño dispositivo sobre la mesa que solicita datos meteorológicos a las estaciones meteorológicas y se actualiza continuamente en una pequeña pantalla. La ventaja de este tipo de estación meteorológica es que se obtiene el pronóstico del tiempo.

estacion meteorologica con pantalla - Cómo construir una Estación meteorológica con ESP8266 usando el IDE de Arduino

Conexiones de la estación meteorológica

  • En esto sólo tenemos una pantalla OLED 0.96″ y NodeMCU.conexión pantalla Nodemcu - Cómo construir una Estación meteorológica con ESP8266 usando el IDE de Arduino

Código para IDE de Arduino para la Estación Meteorológica usando NodeMCU

Antes de empezar a codificar necesitamos instalar algunas bibliotecas en nuestro Arduino IDE.

libreria ESP8266 - Cómo construir una Estación meteorológica con ESP8266 usando el IDE de Arduinoarduino JSON library - Cómo construir una Estación meteorológica con ESP8266 usando el IDE de Arduino Antes de subir el código, obtén tu ubicación lat lon. puedes buscar en google y reemplazarlo

String Link = “/api/current?lat=18.53&lon=73.86”;

Luego introduce el SSID y la contraseña de su wifi y sube el código.

/*
 *  ESP8266 Weather Station Data Rading
 *
 */

#include <ESP8266WiFi.h>
#include <WiFiClient.h>
#include <WiFiClientSecure.h>
#include <ESP8266HTTPClient.h>
#include <ArduinoJson.h>
//#include <Wire.h>  // Only needed for Arduino 1.6.5 and earlier
#include "SSD1306Wire.h" // legacy include: `#include "SSD1306.h"`

const char* wifiName = "Your-SSID";
const char* wifiPass = "Your-Password";

//Web Server address to read from
const char *host = "fcc-weather-api.glitch.me";

//Enter you lat long here
String Link = "/api/current?lat=18.53&lon=73.86";
const int httpsPort = 443;  //HTTPS= 443 and HTTP = 80

//SHA1 finger print of certificate use web browser to view and copy
const char fingerprint[] PROGMEM = "8E 68 78 DD 47 8F 03 BF 8B 51 DB 62 FE 5A CB 6E E9 20 82 A1";

// Initialize the OLED display using Wire library
SSD1306Wire  display(0x3c, D2, D1);  //D2=SDK  D1=SCK  As per labeling on NodeMCU

//=======================================================================
//                               SETUP
//=======================================================================
void setup() {

  Serial.begin(115200);
  delay(1000);
  Serial.println();

  Serial.println("Initializing OLED Display");
  display.init();

  display.flipScreenVertically();
  display.setFont(ArialMT_Plain_10);

  Serial.print("Connecting to ");
  Serial.println(wifiName);

  WiFi.begin(wifiName, wifiPass);

  display.clear();
  display.setFont(ArialMT_Plain_16);
  display.drawString(0, 10, "Connecting WiFi");
  display.display();

  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }

  display.clear();
  display.setFont(ArialMT_Plain_16);
  display.drawString(0, 10, "Connected");
  display.display();



  Serial.println("");
  Serial.println("WiFi connected");
  Serial.println("IP address: ");
  Serial.println(WiFi.localIP());   //You can get IP address assigned to ESP
}
//=======================================================================
//                               LOOP
//=======================================================================
void loop() {

  WiFiClientSecure httpsClient;    //Declare object of class WiFiClient

  Serial.println(host);

  Serial.printf("Using fingerprint '%s'\n", fingerprint);
  httpsClient.setFingerprint(fingerprint);
  httpsClient.setTimeout(15000); // 15 Seconds
  delay(1000);

  Serial.print("HTTPS Connecting");
  int r=0; //retry counter
  while((!httpsClient.connect(host, httpsPort)) && (r < 30)){
      delay(100);
      Serial.print(".");
      r++;
  }
  if(r==30) {
    Serial.println("Connection failed");
  }
  else {
    Serial.println("Connected to web");
  }

  //Get weather data
  Serial.print("requesting URL: ");
  Serial.println("GET " + Link + " HTTP/1.1\r\n" +
               "Host: " + host + "\r\n" +
               "Connection: close\r\n\r\n");

  httpsClient.print(String("GET ") + Link + " HTTP/1.1\r\n" +
               "Host: " + host + "\r\n" +
               "Connection: close\r\n\r\n");

  Serial.println("request sent");

  while (httpsClient.connected()) {
    String line = httpsClient.readStringUntil('\n');
    if (line == "\r") {
      Serial.println("headers received");
      break;
    }
  }

  Serial.println("reply was:");
  Serial.println("==========");
  String payload;
  while(httpsClient.available()){
    payload = httpsClient.readStringUntil('\n');  //Read Line by Line
    Serial.println(payload); //Print response
  }
    int str_len = payload.length() + 1;
    Serial.println(str_len);
    // Prepare the character array (the buffer)
    char json[str_len];

    // Copy it over
    payload.toCharArray(json, str_len);

  StaticJsonDocument<1000> doc;  //Refere to calculate size https://arduinojson.org/v6/assistant/

  deserializeJson(doc, json);

  float coord_lon = doc["coord"]["lon"]; // 73.86
  float coord_lat = doc["coord"]["lat"]; // 18.53

  JsonObject weather_0 = doc["weather"][0];
  int weather_0_id = weather_0["id"]; // 800
  const char* weather_0_main = weather_0["main"]; // "Clear"
  const char* weather_0_description = weather_0["description"]; // "clear sky"
  const char* weather_0_icon = weather_0["icon"]; // "https://cdn.glitch.com/6e8889e5-7a72-48f0-a061-863548450de5%2F01d.png?1499366022009"

  const char* base = doc["base"]; // "stations"

  JsonObject main = doc["main"];
  float main_temp = main["temp"]; // 34.44
  float main_pressure = main["pressure"]; // 1010.6
  float main_humidity = main["humidity"]; // 22
  float main_temp_min = main["temp_min"]; // 34.44
  float main_temp_max = main["temp_max"]; // 34.44
  float main_sea_level = main["sea_level"]; // 1010.6
  float main_grnd_level = main["grnd_level"]; // 937.58

  float wind_speed = doc["wind"]["speed"]; // 2.43
  float wind_deg = doc["wind"]["deg"]; // 287.5

  int clouds_all = doc["clouds"]["all"]; // 0

  long dt = doc["dt"]; // 1553248419

  JsonObject sys = doc["sys"];
  float sys_message = sys["message"]; // 0.0031
  const char* sys_country = sys["country"]; // "IN"
  long sys_sunrise = sys["sunrise"]; // 1553216850
  long sys_sunset = sys["sunset"]; // 1553260540

  long id = doc["id"]; // 6943660
  const char* location = doc["name"]; // "Shivaji Nagar"
  int cod = doc["cod"]; // 200

  Serial.println(main_temp);
  Serial.println(main_pressure);
  Serial.println(main_humidity);
  Serial.println(location);

  display.clear();
  display.setFont(ArialMT_Plain_16);
  display.drawString(0, 0, "T:");
  display.drawString(15, 0, String(main_temp));
  display.drawString(0, 15, "P:");
  display.drawString(15, 15, String(main_pressure));
  display.drawString(0, 30, "H:");
  display.drawString(15, 30, String(main_humidity));
  display.drawString(0, 45, "L:");
  display.drawString(15, 45, location);
  display.display();


  delay(5000);  //GET Data at every 5 seconds
}

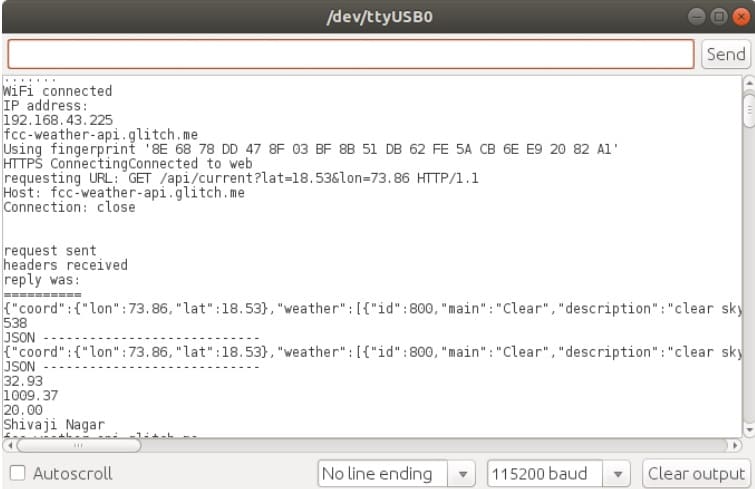

Resultados y pruebas

datos de estacion meteorológica - Cómo construir una Estación meteorológica con ESP8266 usando el IDE de Arduino

Puedes obtener mucha información sobre el clima. Hemos tomado toda la información en variable pero sólo se muestra la ubicación, la temperatura, la humedad y la presión en la pantalla.

Este es el ejemplo más simple en Internet. Aquí estamos usando las APIs del tiempo de FCC. Todos los demás ejemplos en internet usan openWeather y algunos otros servicios de pago requieren de registros. No tienes que registrarte en ningún sitio web. Simplemente pon lat long y funciona.

Última actualización el 2020-09-23 / Enlaces de afiliados / Imágenes de la API para Afiliados

Pin It on Pinterest

Shares
