Como medir la temperatura y la presión barométrica con Arduino y BMP280
¿Alguna vez te has detenido a pensar cómo se mide el aire que respiramos o la presión que ejerce la atmósfera sobre nosotros? ¡Es más fascinante y accesible de lo que imaginas! Con la popular plataforma de prototipado Arduino y un pequeño pero potente sensor llamado BMP280, tienes el poder de desentrañar estos misterios por tu cuenta. Honestamente, es una experiencia gratificante ver cómo tus propios circuitos cobran vida y te brindan información valiosa del entorno.
Puntos Clave para tu Proyecto de Clima
- El BMP280: Un sensor compacto y preciso de Bosch que mide temperatura, presión barométrica y puede estimar la altitud. Su versatilidad lo convierte en un favorito para proyectos de monitoreo ambiental.
- Conexión Sencilla: Utiliza principalmente la comunicación I2C, lo que minimiza el cableado y simplifica la integración con Arduino. Solo necesitas un par de pines para datos y alimentación.
- Código Accesible: Gracias a las librerías de Adafruit, obtener lecturas es un proceso directo. Unas pocas líneas de código son suficientes para empezar a visualizar datos en tiempo real.
El Cerebro del Proyecto: Tu Fiel Compañero Arduino
Cuando nos aventuramos en el mundo de la electrónica, ¿sabes qué? Arduino se erige como un verdadero protagonista. Su diseño de código abierto, tanto en hardware como en software, lo convierte en el punto de partida perfecto para casi cualquier proyecto. Es como una caja de herramientas digital esperando tus ideas. Modelos como el Arduino Uno o el Nano son las opciones predilectas para este tipo de experimentos, ofreciendo una combinación ideal de potencia, pines de conexión y facilidad de uso. Es la base sobre la que construirás tu estación meteorológica personal.
Un Arduino Uno, la plataforma ideal para comenzar tu aventura.
¿Por Qué Arduino? Más Allá de lo Básico
La simplicidad de Arduino no está reñida con su capacidad. Permite a principiantes sumergirse en la programación y la electrónica sin una curva de aprendizaje abrumadora, mientras que ofrece suficiente flexibilidad para que los expertos construyan sistemas complejos. Es la herramienta que traduce tu curiosidad en resultados tangibles, permitiéndote interactuar directamente con el mundo físico a través de sensores y actuadores.
¿Que es el Sensor BMP280?
El verdadero héroe de nuestra historia es el sensor BMP280, una maravilla de la ingeniería de Bosch Sensortec. Su función principal es medir la presión barométrica y la temperatura ambiental con una precisión asombrosa. Y aquí viene lo interesante: dado que la presión atmosférica varía directamente con la altitud, este pequeño dispositivo también puede ofrecerte una estimación de tu elevación respecto al nivel del mar. Es como tener un meteorólogo y un altímetro en un solo chip, ¿no te parece?
Las Capacidades que Hacen Brillar al BMP280
Hablemos de números, porque la precisión es fundamental. El BMP280 es capaz de medir presiones en un rango que va desde los 300 hPa hasta los 1100 hPa, lo que se traduce en la capacidad de registrar altitudes desde aproximadamente 9000 metros sobre el nivel del mar hasta 500 metros por debajo. Su precisión típica para la presión es de ±1 hPa, y para la temperatura, de ±1.0°C. En cuanto a la altitud, puede ofrecer una estimación con una precisión de ±1 metro, lo cual es francamente impresionante para un sensor tan asequible y compacto.
Comunicación Flexible: I2C y SPI
Una de las grandes ventajas del BMP280 es su versatilidad en la comunicación. Puedes conectarlo a tu Arduino utilizando dos protocolos diferentes: I2C (Inter-Integrated Circuit) o SPI (Serial Peripheral Interface). I2C es la opción más popular y sencilla para la mayoría de los proyectos debido a su mínimo cableado, mientras que SPI ofrece mayor velocidad y es ideal cuando necesitas conectar múltiples sensores o lidiar con entornos más complejos. La cuestión es que tienes opciones.
BMP280 vs. BME280: Conoce las Diferencias
Es importante no confundir el BMP280 con su «primo», el BME280. Son físicamente similares, pero el BME280 es un sensor más completo que, además de temperatura y presión, también mide la humedad. Si tu proyecto no requiere mediciones de humedad, el BMP280 es una opción más económica y perfectamente adecuada para el objetivo de medir temperatura y presión. Elegir la herramienta correcta para la tarea es clave.
Este video explora las diferencias entre los sensores BMP280 y BME280, ayudándote a elegir el adecuado para tus proyectos.
Este video profundiza en la comparación entre el BMP280 y el BME280, destacando sus capacidades individuales. Muestra claramente que, aunque ambos son excelentes para temperatura y presión, el BME280 añade la capacidad de medir humedad, lo cual es crucial para proyectos de estaciones meteorológicas completas. Comprender estas distinciones te ayudará a optimizar tu elección de sensor según las necesidades específicas de tu proyecto, evitando gastos innecesarios o carencias funcionales.
Cual es el precio del sensor BMP280
El sensor BMP280 es un módulo muy popular para medir presión atmosférica y temperatura, compatible con plataformas como Arduino y Raspberry Pi. Su precio varía según la versión y el proveedor. Para proyectos básicos o educativos, se pueden encontrar módulos económicos desde aproximadamente 2,80 € hasta 4,00 €, ideales para iniciarse en la electrónica y la programación. Para proyectos intermedios que requieren mayor compatibilidad y fiabilidad, el BMP280 se puede conseguir por alrededor de 5 €, ofreciendo una buena relación calidad-precio.
Para aplicaciones avanzadas o profesionales, existen versiones de fabricantes como Adafruit o Seeed Studio, que incluyen soporte para interfaces I2C y SPI, con precios que van desde 10 € hasta 18 €, recomendadas por su precisión y facilidad de integración en proyectos más complejos. Este rango de precios hace que el BMP280 sea accesible y versátil para una amplia variedad de usos, desde educación y hobby hasta proyectos de IoT y sistemas de medición más sofisticados.
¡Manos a la Obra! Conectando el BMP280 a tu Arduino
La verdad es que integrar el BMP280 con tu Arduino es bastante directo. Para la mayoría de los proyectos, la conexión I2C es la más cómoda y popular. ¿Por qué? Pues porque solo necesitas un par de cables para los datos, además de los de alimentación. Piensa en ello como una conversación muy eficiente entre dos dispositivos.

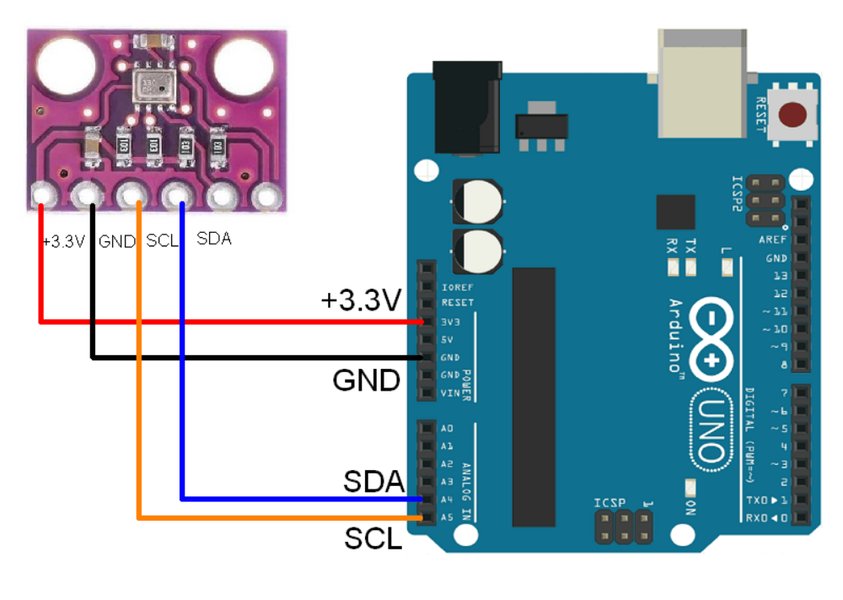

Un diagrama de conexión típico para el sensor BMP280 con Arduino.
El Cableado Esencial (I2C)
Aquí tienes los pines clave que encontrarás en tu módulo BMP280 y cómo suelen ir conectados a tu Arduino. Es importante revisar la hoja de datos específica de tu módulo, ya que algunos diseños pueden variar ligeramente, especialmente en lo que respecta a la alimentación.
| Pin del BMP280 | Función | Conexión al Arduino Uno/Nano | Notas Importantes |
|---|---|---|---|
| VCC | Voltaje de Alimentación | Pin de 3.3V (o 5V si el módulo tiene regulador) | Muchos módulos incluyen un regulador de voltaje que permite conectarlos a 5V de Arduino. ¡Verifica el tuyo! |
| GND | Tierra | Cualquier pin GND | Esencial para cerrar el circuito. |
| SDA | Línea de Datos Serial (I2C) | Pin A4 | Por aquí se transmiten los datos entre el sensor y el Arduino. |
| SCL | Línea de Reloj Serial (I2C) | Pin A5 | Sincroniza la comunicación para que los datos se lean correctamente. |
Esta tabla resume las conexiones básicas para el modo I2C, que es el más utilizado por su simplicidad. Recuerda que la mayoría de los módulos BMP280 para aficionados vienen con un regulador de voltaje integrado, lo que facilita la conexión directa a los 5V de un Arduino Uno, pero siempre es una buena práctica confirmar esto para evitar daños.
Consideraciones sobre el Voltaje
El chip BMP280 en sí opera con un voltaje bajo (1.71V a 3.6V). Muchos módulos de breakout populares (como los de Adafruit o los compatibles con «STEMMA QT/Qwiic») incluyen un regulador de 3.3V y un conversor de nivel lógico, lo que los hace compatibles con Arduinos que trabajan a 5V (como el Uno o el Nano). Sin embargo, existen módulos más básicos que solo aceptan 3.3V y no tienen conversión de nivel; en esos casos, necesitarás un conversor externo o usar un Arduino que opere nativamente a 3.3V (como el Arduino Due o algunas placas de la serie MKR o Nano 33). Una buena práctica es siempre verificar las especificaciones de tu módulo para evitar problemas.
El código: Programando tu Arduino para el BMP280
Una vez que tienes el hardware conectado, el siguiente paso es enseñarle a tu Arduino cómo «hablar» con el BMP280. Y aquí es donde las librerías de software nos salvan el día. En lugar de escribir cada línea de código desde cero para interpretar las señales del sensor, podemos usar librerías ya hechas que simplifican enormemente el proceso. Para el BMP280, las librerías Adafruit BMP280 y Adafruit Unified Sensor son la combinación perfecta.
Instalando las Librerías en el IDE de Arduino
El proceso es bastante sencillo y se realiza directamente desde el entorno de desarrollo de Arduino (IDE):
- Abre tu IDE de Arduino.
- Ve a
Sketch > Incluir Librería > Administrar Librerías.... - En el cuadro de búsqueda, escribe «Adafruit BMP280» y haz clic en «Instalar».
- Repite el proceso para «Adafruit Unified Sensor».
Con estas librerías instaladas, ya tienes las herramientas de software necesarias para comunicarte con tu sensor.
El Código Básico: Tu Primer «Hola Mundo» con el BMP280
Ahora, veamos un ejemplo simplificado del código que utilizarás. Este «sketch» leerá los datos del sensor y los mostrará en el Monitor Serial del IDE de Arduino.
#include <Wire.h> // Necesario para comunicación I2C
#include <Adafruit_Sensor.h> // Librería unificada de sensores de Adafruit
#include <Adafruit_BMP280.h> // Librería específica para el BMP280
Adafruit_BMP280 bmp; // Crea un objeto BMP280 para I2C
void setup() {
Serial.begin(9600); // Inicia la comunicación serial a 9600 baudios
Serial.println(F("Iniciando sensor BMP280..."));
// Intenta iniciar el sensor. Si no se detecta, muestra un error y se detiene.
if (!bmp.begin(0x76)) { // La dirección I2C común es 0x76. Algunos módulos usan 0x77.
Serial.println(F("¡Error! No se pudo encontrar un sensor BMP280 válido. Revisa el cableado o la dirección I2C."));
while (1) delay(10); // Se queda en un bucle infinito si falla
}
// Puedes configurar el sensor con ajustes personalizados.
// Esto mejora la precisión y el rendimiento, pero no es estrictamente necesario para empezar.
bmp.setSampling(Adafruit_BMP280::MODE_NORMAL, // Modo de operación: Normal
Adafruit_BMP280::SAMPLING_X2, // Oversampling de temperatura: 2x
Adafruit_BMP280::SAMPLING_X16, // Oversampling de presión: 16x
Adafruit_BMP280::FILTER_X16, // Filtro IIR: 16x
Adafruit_BMP280::STANDBY_MS_500); // Tiempo de espera entre mediciones: 500 ms
}
void loop() {
// Lee la temperatura en grados Celsius
float temperatura = bmp.readTemperature();
// Lee la presión en Pascales (Pa) y la convierte a hectopascales (hPa)
float presion_hPa = bmp.readPressure() / 100.0F;
// Estima la altitud en metros. El valor de 1013.25 es la presión atmosférica
// al nivel del mar estándar. Para una mayor precisión, ajusta este valor
// a la presión actual en tu ubicación.
float altitud_m = bmp.readAltitude(1013.25);
// Imprime los datos en el Monitor Serial
Serial.print(F("Temperatura: "));
Serial.print(temperatura);
Serial.println(F(" °C"));
Serial.print(F("Presión: "));
Serial.print(presion_hPa);
Serial.println(F(" hPa"));
Serial.print(F("Altitud Estimada: "));
Serial.print(altitud_m);
Serial.println(F(" m"));
Serial.println(); // Salto de línea para separar las lecturas
delay(2000); // Espera 2 segundos antes de la siguiente lectura
}
Calibración de la Altitud: El Truco para Lecturas Precisas
La estimación de altitud que proporciona el BMP280 se basa en la fórmula barométrica que relaciona la presión con la altura. Para que esta lectura sea lo más precisa posible, necesitas proporcionar un valor de presión de referencia al nivel del mar (SLP – Sea Level Pressure). El valor estándar es 1013.25 hPa, pero la presión atmosférica real varía con el clima y la ubicación. ¿La clave? Puedes obtener la SLP actual de una estación meteorológica cercana o de aplicaciones de pronóstico del tiempo para tu área y usarla en la función bmp.readAltitude(). Si la altitud es conocida, ajusta la SLP hasta que la función devuelva el valor real.
Donde la presión actual es la leída por el sensor y la presión a nivel del mar es la presión barométrica de referencia. Este es un ejemplo simplificado de la fórmula de altitud barométrica.
Solución de Problemas
Como en todo proyecto electrónico, pueden surgir pequeños inconvenientes. Pero no te preocupes, la mayoría son fáciles de diagnosticar y corregir. Una vez, pasé horas buscando un error en mi código cuando el problema era simplemente un cable suelto. Aprende de mis tropiezos: la paciencia y una revisión sistemática son tus mejores aliados.
Errores Comunes y Cómo Evitarlos
- Voltaje Incorrecto: Conectar un módulo de solo 3.3V a un Arduino de 5V sin un conversor de nivel es un error común que puede dañar el sensor o simplemente hacer que no funcione. Siempre verifica las especificaciones de tu módulo.
- Dirección I2C Errónea: El BMP280 puede tener dos direcciones I2C posibles: 0x76 o 0x77. Si el código no detecta el sensor, prueba a cambiar la dirección en la función
bmp.begin(). A veces, la dirección se configura mediante un pin llamado SDO/SD0 en el módulo. - Cableado Invertido o Incorrecto: Asegúrate de que SDA y SCL estén conectados a los pines correctos de tu Arduino (A4 y A5 en Uno/Nano, por ejemplo). Los cables jumper sueltos o mal conectados también son una fuente frecuente de problemas.
- Librerías Faltantes: Verifica que tanto la librería Adafruit BMP280 como la Adafruit Unified Sensor estén correctamente instaladas en tu IDE de Arduino.
- Lecturas Inestables/Ruido: En entornos con mucho ruido eléctrico, las lecturas pueden ser inconsistentes. Utiliza cables cortos, considera activar el filtro interno del sensor (como
FILTER_X16en la configuración de la librería) y puedes implementar promedios de varias lecturas en tu código para suavizar los datos.
Proyectos Inspiradores: Más Allá de la Simple Lectura
Ahora que dominas la lectura de datos con el BMP280, ¿qué puedes construir? Las posibilidades son, sinceramente, fascinantes. Este sensor es el punto de partida para una gran variedad de aplicaciones prácticas y educativas. La cuestión es que tu creatividad es el único límite.
Ideas Brillantes para tu Próximo Proyecto
- Estación Meteorológica Casera: Combina el BMP280 con una pantalla LCD (como una OLED SSD1306) para visualizar los datos en tiempo real. Si te animas, puedes añadir un módulo WiFi (como un ESP8266 o ESP32) para enviar la información a la nube y acceder a ella desde tu teléfono móvil.
- Altímetro de Precisión: Un dispositivo de bolsillo que te muestre la altitud exacta durante tus excursiones o vuelos de drones. Podrías calibrar la presión de referencia al inicio y registrar la ganancia o pérdida de metros.
- Sistema de Monitoreo Ambiental IoT: Imagina una red de estos sensores distribuidos por tu hogar o jardín, recopilando datos de temperatura y presión para un análisis más profundo y la detección de patrones climáticos locales.
- Registro de Datos (Datalogger): Conecta tu Arduino y el BMP280 a una tarjeta SD para almacenar lecturas a lo largo del tiempo, lo cual es útil para estudios a largo plazo o para analizar cambios en la presión barométrica que puedan indicar patrones meteorológicos. Puedes añadir un módulo RTC (Real Time Clock) como el DS3231 para estampar las lecturas con la hora exacta.
- Drones y Robótica: Integra el sensor en un dron o robot para mejorar su navegación y control de altitud, compensando los cambios de presión para un vuelo más estable.

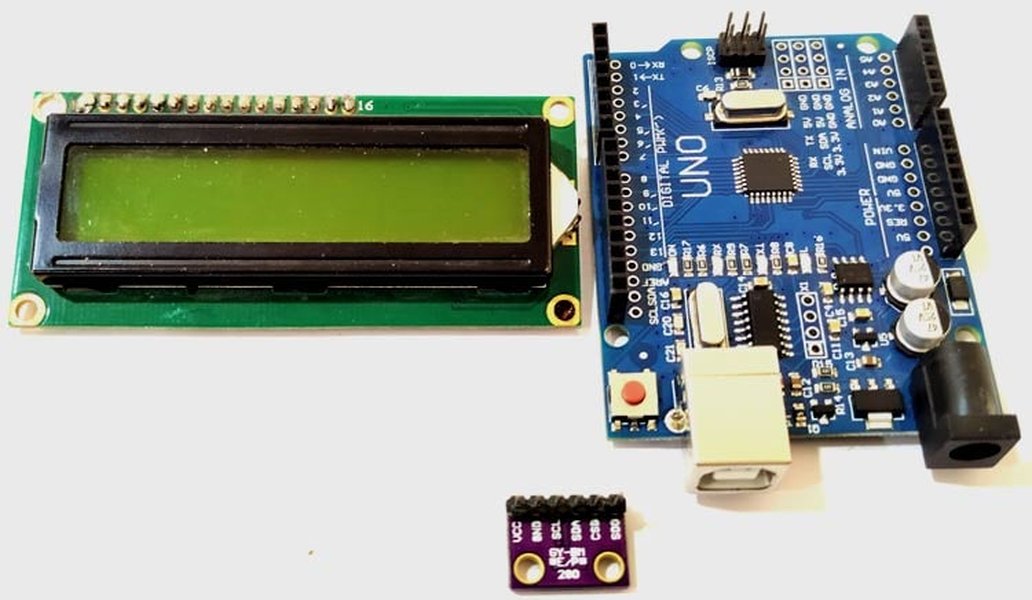

Una estación meteorológica básica construida con Arduino, BMP280 y una pantalla LCD.
Preguntas Frecuentes
¿Qué precisión de altitud puedo esperar del BMP280?
En condiciones estables y con una correcta calibración de la presión al nivel del mar, puedes esperar una precisión de altitud de alrededor de ±1 metro. Sin embargo, factores como los cambios climáticos rápidos y el ruido ambiental pueden afectar esta precisión. El filtrado y el promedio de lecturas pueden ayudar a mejorar la estabilidad.
¿Es el BMP280 superior al BMP180?
Sí, el BMP280 es el sucesor mejorado del popular BMP180. Ofrece mejoras significativas en precisión, consumo de energía y tamaño, lo que lo convierte en una opción más avanzada y eficiente para la mayoría de los proyectos.
¿Puedo usar el BMP280 en exteriores?
El chip BMP280 en sí no es resistente al agua. Si planeas usarlo en exteriores, necesitarás encapsularlo en una carcasa impermeable que permita el paso del aire para que el sensor pueda medir la presión atmosférica correctamente.
Conclusión: Siente el Logro de Crear
Hemos recorrido el camino desde entender qué es el BMP280 hasta conectarlo y programarlo con Arduino para obtener mediciones de temperatura y presión. Con un cableado sencillo, las librerías adecuadas y un poco de paciencia, verás cómo este pequeño sensor te abre las puertas a un mundo de posibilidades. Lo más difícil suele ser esa pequeña dirección I2C o un cable suelto. Superado eso, solo queda pulir la calibración y decidir cómo presentar tus datos, ya sea en una pantalla, registrándolos o enviándolos a la nube.
La experimentación es la esencia de estos proyectos. Anímate a probar, a ajustar y a ver cómo tus ideas se transforman en realidad. Al final, no es solo sobre los datos que obtienes, sino sobre la chispa de curiosidad que se enciende y la satisfacción de crear algo funcional con tus propias manos. ¡La aventura te espera!
