Construye Tu Propia Mano Robótica con Arduino: Un Tutorial Completo

La construcción de una mano robótica controlada por Arduino es un proyecto apasionante que integra conocimientos de electrónica, mecánica y programación. Este tutorial te guiará paso a paso para que, incluso si eres principiante, puedas construir una mano robótica funcional que imite los movimientos de una mano humana. La base de este proyecto radica en la interacción de sensores de flexión y servomotores controlados por una placa Arduino, ofreciendo una experiencia práctica en el mundo de la robótica. Desde los fundamentos hasta el código, domina la robótica y la electrónica con este proyecto fascinante.

Puntos Clave del Proyecto

• Control por Guante: La mano robótica se controla intuitivamente mediante un guante equipado con sensores de flexión que detectan el movimiento de cada dedo.
• Servomotores como Actuadores: Se utilizan cinco servomotores, uno por cada dedo, para replicar los movimientos de flexión y extensión.
• Arduino como Cerebro: La placa Arduino (UNO o MEGA) es el microcontrolador central que procesa las señales de los sensores y coordina los movimientos de los servomotores.

1. Fundamentos y Conceptos Esenciales

Antes de sumergirnos en la construcción, es crucial entender los componentes principales y cómo interactúan para dar vida a nuestra mano robótica. Este proyecto combina hardware y software para replicar de manera sencilla los complejos movimientos de una mano humana.

La Arquitectura del Sistema

El sistema de la mano robótica se compone de tres elementos fundamentales: la unidad de entrada (guante con sensores), la unidad de procesamiento (Arduino) y la unidad de salida (servomotores y estructura de la mano).

La capacidad de la mano para imitar los movimientos depende directamente de la precisión con la que los sensores capturen el movimiento y con la que el Arduino traduzca esas señales en comandos para los servomotores.

Arduino: El Cerebro del Proyecto

Arduino es una plataforma de hardware de código abierto y un entorno de desarrollo integrado (IDE) que facilita la creación de proyectos interactivos. En este caso, el Arduino actuará como el «cerebro» de la mano robótica. Será el encargado de leer los valores de los sensores de flexión en el guante, procesar esta información y, basándose en ella, enviar las señales adecuadas a los servomotores para que los dedos de la mano robótica se muevan.

Para este proyecto, un Arduino UNO es suficiente para una configuración básica de cinco dedos. Sin embargo, si planeas añadir más funcionalidades, como sensores de fuerza o un mayor número de grados de libertad, un Arduino MEGA podría ser más adecuado debido a su mayor cantidad de pines de entrada/salida y memoria.

Servomotores: Los Actuadores del Movimiento

Los servomotores son dispositivos que permiten un control preciso de la posición angular. Son ideales para este proyecto porque pueden girar a un ángulo específico (generalmente entre 0 y 180 grados), lo que los hace perfectos para controlar la flexión y extensión de los dedos de la mano robótica. Necesitarás al menos cinco servomotores, uno para cada dedo. Los servomotores SG90 son una opción económica y ampliamente utilizada para este tipo de prototipos.

Sensores de Flexión: Detectando el Movimiento Humano

Los sensores de flexión (también conocidos como flex sensors) son componentes que cambian su resistencia eléctrica a medida que se doblan. Al colocarlos en los dedos de un guante, podemos medir el grado de flexión de cada dedo del usuario. El Arduino leerá estos cambios en la resistencia y los interpretará como el movimiento deseado para la mano robótica. Para conectar estos sensores al Arduino, se utilizan en una configuración de divisor de voltaje, típicamente con una resistencia de 10kΩ o 22kΩ.

2. Materiales Necesarios para la Construcción

Para embarcarte en la construcción de tu mano robótica, necesitarás una serie de componentes electrónicos y materiales mecánicos. Es importante elegir materiales que sean fáciles de trabajar y económicos, especialmente para tu primer prototipo.

Componentes Electrónicos Esenciales

• Placa Arduino: Arduino UNO o Arduino MEGA (recomendado para más flexibilidad).
• Servomotores: 5 unidades de servomotor SG90 (uno por dedo).
• Sensores de Flexión: 5 unidades de sensor de flexión (uno por dedo).
• Resistencias: 5 unidades de resistencia de 22 kΩ (para los divisores de voltaje de los sensores).
• Protoboard: Para facilitar las conexiones temporales.
• Cables Jumper: Suficientes para todas las conexiones.
• Fuente de Alimentación Externa: Para los servomotores (ej. batería de 9V o adaptador de 5V/3A). Es crucial para no sobrecargar el Arduino. Un módulo regulador como el LM2596 puede ser útil para asegurar un voltaje estable a 5V.
• Módulos Inalámbricos (Opcional): Si deseas control remoto, puedes incluir módulos HC-05 (Bluetooth) o NRF24L01 (radio de 2.4 GHz).

Componentes Mecánicos y Herramientas

• Material para la Estructura de la Mano: Cartón, foam, acrílico, o piezas impresas en 3D (existen muchos diseños de código abierto).
• Guante: Para montar los sensores de flexión.
• Hilo de Pescar o Sedal: Para actuar como tendones que conectan los servomotores a los dedos.
• Gomas Elásticas o Muelles Finos: Para facilitar la extensión de los dedos (retorno a la posición original).
• Pegamento, Tijeras, Cúter: Para el montaje de la estructura.
• Herramientas de Soldadura: Soldador, estaño (si es necesario soldar los sensores a los cables).
• Multímetro: Para verificar voltajes y asegurar las conexiones.
• Ordenador: Con el IDE de Arduino instalado.

3. Diseño y Montaje Mecánico de la Mano

El diseño mecánico es tan importante como la electrónica y la programación. La mano debe ser ligera pero robusta, y las articulaciones deben permitir un movimiento fluido.

Construcción de la Estructura de la Mano

Puedes optar por una mano con cinco dedos o una versión más simplificada de tres dedos antropomórficos. Cada dedo debe tener al menos tres articulaciones (falanges) para simular el movimiento natural. Si tienes acceso a una impresora 3D, puedes descargar modelos existentes (como «uHand UNO» o partes de «InMoov») para una estructura más precisa y estética. Si no, el cartón o el foam son excelentes alternativas de bajo costo.



Montaje de los Dedos y la Palma

Cada dedo debe ser capaz de flexionarse. Para ello, puedes cortar segmentos de cartón o foam para cada falange y unirlos de manera que puedan pivotar. El hilo de pescar se fijará a la punta o a la segunda falange de cada dedo y pasará por la estructura hasta el servomotor. Las gomas elásticas o muelles se colocarán en el dorso de los dedos para ayudar a su extensión cuando el hilo de pescar se relaje.

Posicionamiento de los Servomotores

Los servomotores deben fijarse firmemente en la «palma» de la mano robótica. La orientación es clave: los ejes de los servomotores deben estar alineados de tal manera que puedan tirar del hilo de pescar de forma eficiente para flexionar los dedos. Algunos diseños populares sugieren colocar los servos en la base de los dedos o incluso en la muñeca, dependiendo del espacio y el nivel de complejidad que desees.

Construcción del Guante de Control

El guante es la interfaz entre el usuario y la mano robótica. La precisión en la colocación de los sensores es vital para un control intuitivo.

Integración de los Sensores de Flexión

Cose o pega un sensor de flexión en la parte superior de cada dedo del guante, a la altura de la articulación principal (metacarpofalángica o interfalángica proximal) que deseas replicar. Asegúrate de que los sensores puedan doblarse libremente con el movimiento de tus dedos. Los cables de cada sensor deben ser lo suficientemente largos para llegar al Arduino sin restringir el movimiento.



4. Conexiones Eléctricas: El Corazón de la Mano Robótica

Las conexiones eléctricas son fundamentales para el funcionamiento del proyecto. Una buena organización y una correcta alimentación son cruciales para evitar problemas.

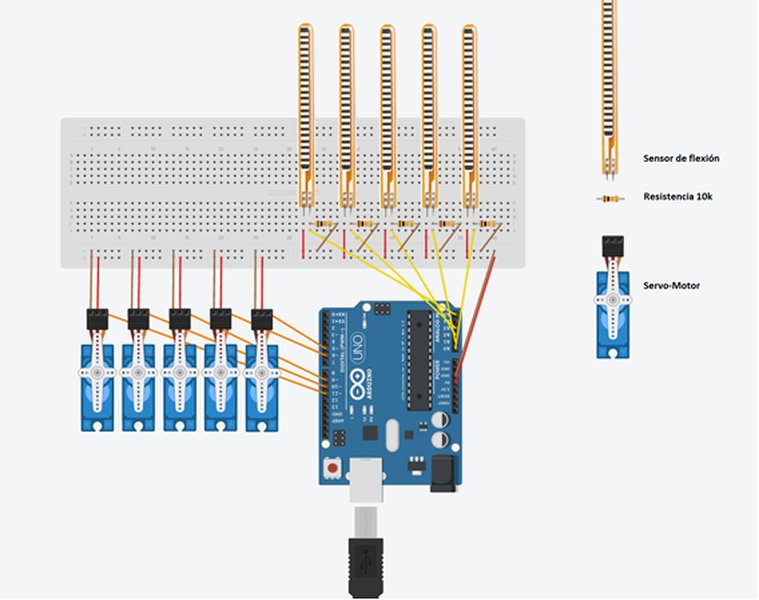

Diagrama de Conexiones General

La siguiente tabla resume las conexiones típicas. Es fundamental que todas las conexiones de tierra (GND) estén unidas para asegurar un «tierra común» en todo el circuito. Además, recuerda que los servomotores deben ser alimentados por una fuente externa, no directamente desde el pin de 5V del Arduino, debido a su alto consumo de corriente.

Componente	Tipo de Conexión	Pines Típicos en Arduino UNO	Notas Importantes
Servomotores (x5)	Señal (amarillo/naranja)	Digital PWM (ej. 9, 10, 11, 12, 13)	Cada servo a un pin PWM individual.
	Alimentación (+V, rojo)	Fuente externa de 5V (3A o más)	CRUCIAL: No conectar al 5V del Arduino directamente.
	Tierra (GND, marrón/negro)	GND de Arduino y Fuente externa (tierra común)	Asegurar que todas las tierras estén unidas.
Sensores de Flexión (x5)	Señal (punto medio del divisor)	Analógicos (A0, A1, A2, A3, A4)	Cada sensor a un pin analógico individual.
	Alimentación (+V)	5V del Arduino	Un extremo del sensor al 5V, el otro a la resistencia.
	Tierra (GND)	GND del Arduino	El otro extremo de la resistencia a GND.
Módulos Inalámbricos (Opcional)	TX/RX (serial)	Digital (ej. 10, 11 para SoftwareSerial)	Consultar datasheet específico del módulo.

Consideraciones sobre la Alimentación

Los servomotores, especialmente cuando se mueven o bajo carga, pueden consumir picos de corriente significativos (hasta 500mA o más por servo). Si intentas alimentarlos directamente desde el pin de 5V del Arduino, es muy probable que sobrecargues y dañes la placa. Por ello, se recomienda encarecidamente utilizar una fuente de alimentación externa dedicada a los servomotores (por ejemplo, una batería LiPo de 7.4V o un adaptador de corriente de 5V y 3A o más, conectado a un regulador de voltaje LM2596 para obtener 5V estables).

Asegúrate de que la tierra (GND) de esta fuente externa esté conectada a la tierra (GND) del Arduino. Esto crea un «tierra común» necesario para que las señales lógicas entre el Arduino y los servos se entiendan correctamente. Además, un condensador de 470 µF o más en paralelo con la alimentación de los servos puede ayudar a suavizar los picos de corriente y evitar el «jitter» (movimientos erráticos) en los servomotores.

5. Programación en Arduino: Dando Vida a la Mano

La lógica que controla la mano robótica reside en el código de Arduino. Este código leerá los sensores de flexión, mapeará sus valores a ángulos de servomotor y enviará estas instrucciones a los servomotores.

Código Base para el Control de la Mano

Este código asume que tienes un guante con cinco sensores de flexión conectados a los pines analógicos A0-A4 y cinco servomotores conectados a los pines digitales 9-13 (PWM). Necesitarás la librería Servo.h, que ya viene incluida en el IDE de Arduino.

#include <Servo.h> // Incluye la librería Servo para controlar los servomotores

// Declaración de objetos Servo para cada dedo
Servo servoPulgar;
Servo servoIndice;
Servo servoCorazon;
Servo servoAnular;
Servo servoMenique;

// Definición de los pines analógicos para los sensores de flexión
const int sensorPulgarPin = A0;
const int sensorIndicePin = A1;
const int sensorCorazonPin = A2;
const int sensorAnularPin = A3;
const int sensorMeniquePin = A4;

// Rangos de mapeo para la calibración (estos valores DEBEN ser ajustados por ti)
// minSensor y maxSensor son los valores que lees del sensor de flexión
// cuando el dedo está completamente extendido y completamente flexionado, respectivamente.
// minAngle y maxAngle son los ángulos del servo para esas posiciones (0-180 grados).
const int minSensor = 400; // Valor mínimo del sensor (dedo extendido, ejemplo)
const int maxSensor = 700; // Valor máximo del sensor (dedo flexionado, ejemplo)
const int minAngle = 0;   // Ángulo del servo para dedo extendido
const int maxAngle = 180; // Ángulo del servo para dedo flexionado

void setup() {
  // Asocia cada objeto Servo con su pin digital PWM correspondiente
  servoPulgar.attach(9);
  servoIndice.attach(10);
  servoCorazon.attach(11);
  servoAnular.attach(12);
  servoMenique.attach(13);

  // Inicia la comunicación serial para depuración y calibración
  Serial.begin(9600);
}

void loop() {
  // Lee los valores analógicos de cada sensor de flexión (0-1023)
  int valorPulgar = analogRead(sensorPulgarPin);
  int valorIndice = analogRead(sensorIndicePin);
  int valorCorazon = analogRead(sensorCorazonPin);
  int valorAnular = analogRead(sensorAnularPin);
  int valorMenique = analogRead(sensorMeniquePin);

  // Imprime los valores leídos para facilitar la calibración
  Serial.print("Pulgar: "); Serial.print(valorPulgar);
  Serial.print("\tIndice: "); Serial.print(valorIndice);
  Serial.print("\tCorazon: "); Serial.print(valorCorazon);
  Serial.print("\tAnular: "); Serial.print(valorAnular);
  Serial.print("\tMenique: "); Serial.println(valorMenique);

  // Mapea los valores del sensor (minSensor a maxSensor) a ángulos de servomotor (minAngle a maxAngle)
  // La función constrain() asegura que el ángulo se mantenga dentro del rango permitido (0-180).
  int anguloPulgar = map(valorPulgar, minSensor, maxSensor, minAngle, maxAngle);
  anguloPulgar = constrain(anguloPulgar, minAngle, maxAngle);
  servoPulgar.write(anguloPulgar); // Envía el ángulo al servomotor del pulgar

  int anguloIndice = map(valorIndice, minSensor, maxSensor, minAngle, maxAngle);
  anguloIndice = constrain(anguloIndice, minAngle, maxAngle);
  servoIndice.write(anguloIndice);

  int anguloCorazon = map(valorCorazon, minSensor, maxSensor, minAngle, maxAngle);
  anguloCorazon = constrain(anguloCorazon, minAngle, maxAngle);
  servoCorazon.write(anguloCorazon);

  int anguloAnular = map(valorAnular, minSensor, maxSensor, minAngle, maxAngle);
  anguloAnular = constrain(anguloAnular, minAngle, maxAngle);
  servoAnular.write(anguloAnular);

  int anguloMenique = map(valorMenique, minSensor, maxSensor, minAngle, maxAngle);
  anguloMenique = constrain(anguloMenique, minAngle, maxAngle);
  servoMenique.write(anguloMenique);

  delay(20); // Pequeña pausa para estabilizar las lecturas y movimientos
}

Explicación y Calibración del Código

• #include <Servo.h>: Esta línea es crucial para usar las funciones de control de servomotores.
• Servo servoPulgar; ...: Se declaran cinco objetos de tipo Servo, uno para cada dedo.
• attach(): En la función setup(), la función attach() vincula cada objeto Servo a un pin digital PWM específico del Arduino.
• analogRead(): En el loop(), esta función lee el valor analógico de cada sensor de flexión. Los valores estarán en un rango de 0 a 1023.
• map(): Esta es una función vital para la calibración. Transforma el rango de valores leídos del sensor (minSensor a maxSensor) al rango de ángulos que el servomotor puede entender (minAngle a maxAngle, generalmente 0 a 180).
  • Calibración de minSensor y maxSensor: Para encontrar estos valores, sube el código a tu Arduino, abre el Monitor Serial (Ctrl+Shift+M en el IDE de Arduino) y observa los valores que aparecen mientras flexionas y extiendes completamente cada dedo de tu guante. Anota el valor más bajo (dedo extendido) y el más alto (dedo flexionado) para cada sensor. Estos serán tus minSensor y maxSensor. Es posible que deban ser diferentes para cada dedo, o puedes usar un promedio para empezar.
• constrain(): Esta función asegura que el valor del ángulo mapeado no se salga del rango permitido (0-180 grados), evitando movimientos inesperados o forzados del servo.
• write(): Envía el ángulo calculado al servomotor correspondiente, haciendo que se mueva a esa posición.
• delay(20);: Una pequeña pausa de 20 milisegundos ayuda a estabilizar las lecturas y movimientos, evitando el «jitter».

6. Pruebas y Ajustes

Una vez que hayas ensamblado todo y cargado el código, es el momento de las pruebas. Este es un proceso iterativo donde realizarás ajustes finos para optimizar el rendimiento de tu mano robótica.

Verificación de Movimientos

• Prueba Dedo a Dedo: Flexiona y extiende cada dedo de tu guante individualmente y observa si el dedo correspondiente de la mano robótica responde correctamente. Asegúrate de que el movimiento sea fluido y completo.
• Calibración Fina de Servos: Si un dedo no se dobla completamente o se fuerza al final de su recorrido, revisa los valores minAngle y maxAngle en tu código. Puede que necesites ajustarlos ligeramente para cada servo.
• Estabilidad Mecánica: Observa si la estructura de la mano es lo suficientemente robusta. Si hay partes que se doblan o ceden, refuerza la estructura con más pegamento o material.
• «Jitter» en los Servos: Si los servomotores vibran o tienen movimientos erráticos cuando están en reposo, esto puede ser causado por ruido en la señal o por una alimentación inestable. Asegúrate de que tu fuente de alimentación externa sea robusta y considera añadir un condensador electrolítico grande (por ejemplo, 470µF) en paralelo con la alimentación de los servos.

7. Opciones Avanzadas y Mejoras

Una vez que tu mano robótica básica esté funcionando, hay muchas maneras de expandir y mejorar el proyecto.

Control Inalámbrico

Para mayor libertad de movimiento, puedes implementar un sistema de control inalámbrico. Esto generalmente implica usar dos placas Arduino (una en el guante, otra en la mano robótica) y módulos de comunicación.

Este video muestra la construcción de una mano robótica articulada con Arduino UNO y servomotores, incluyendo el uso de cartón como material principal. Es relevante porque ilustra la parte mecánica del proyecto y cómo se integran los servomotores en una estructura de bajo costo, complementando la explicación sobre el montaje de la mano robótica.

Módulos Bluetooth (HC-05/HC-06)

Estos módulos son relativamente fáciles de usar. Un módulo se conecta al Arduino del guante (transmisor), leyendo los valores del sensor y enviándolos por Bluetooth. El otro módulo se conecta al Arduino de la mano robótica (receptor), recibiendo los datos y controlando los servomotores.

Módulos de Radio (NRF24L01)

Estos módulos ofrecen una mayor velocidad y menor latencia que Bluetooth, lo que puede resultar en una respuesta más rápida de la mano robótica. Requieren un poco más de configuración pero son excelentes para aplicaciones que necesitan una comunicación más fluida.

Mejoras en la Estructura y Funcionamiento

• Mano Impresa en 3D: Si tienes acceso a una impresora 3D, puedes crear una estructura de mano mucho más detallada y anatómicamente precisa. Esto permite un diseño más limpio y una mejor gestión de los cables y los servomotores.
• Sensores de Fuerza o Táctiles: Añadir sensores de fuerza (FSRs) en las puntas de los dedos de la mano robótica le permitiría «sentir» el agarre o la presión sobre los objetos. Esto abre la puerta a un control más avanzado y a la manipulación de objetos delicados.
• Feedback Háptico: Integrar pequeños motores de vibración en el guante del usuario que se activen cuando la mano robótica detecta un objeto o una presión, puede proporcionar una retroalimentación sensorial inmersiva.
• Control por EMG: Para un control aún más avanzado, podrías investigar el control mioeléctrico (EMG), donde la mano robótica se controla mediante la lectura de señales eléctricas de los músculos del brazo del usuario.

Preguntas Frecuentes

¿Qué Arduino es mejor para este proyecto?

Para una mano robótica básica de cinco dedos, un Arduino UNO es suficiente. Sin embargo, si planeas añadir más funcionalidades (más sensores, control inalámbrico complejo, etc.), un Arduino MEGA ofrece más pines y memoria, lo que facilita la expansión.

¿Puedo usar servomotores más grandes o pequeños?

Sí, puedes usar servomotores de diferentes tamaños, pero ten en cuenta su torque y consumo de corriente. Los servomotores más grandes suelen tener más torque pero también consumen más energía, lo que requerirá una fuente de alimentación más potente. Ajusta el diseño mecánico para el tamaño del servo.

¿Cómo puedo hacer mis propios sensores de flexión caseros?

Para una solución de bajo costo, puedes fabricar sensores de flexión usando materiales como papel, cartón flexible, papel de aluminio y alambre. Básicamente, se trata de crear dos tiras conductoras paralelas que se acerquen o alejen al doblarse, variando su resistencia. Hay muchos tutoriales en línea sobre cómo hacerlos.

¿Por qué es importante la fuente de alimentación externa para los servos?

Los servomotores, especialmente los SG90, pueden consumir picos de corriente significativos cuando se mueven. El Arduino por sí solo no puede suministrar suficiente corriente para alimentar múltiples servomotores, lo que podría provocar un reinicio del Arduino, un comportamiento errático de los servos o, en el peor de los casos, dañar la placa. Una fuente externa asegura que los servos reciban la energía necesaria.

Mi mano robótica tiene «jitter» (movimientos erráticos), ¿qué hago?

El «jitter» es común y suele deberse a ruido en la señal o a una alimentación inestable. Asegúrate de que todas tus conexiones estén bien hechas y que tu fuente de alimentación para los servos sea robusta. Añadir un condensador electrolítico (ej. 470µF o más) en paralelo con los pines de alimentación de los servos puede ayudar a estabilizar el voltaje y reducir el ruido.

Conclusión

Construir una mano robótica con Arduino es un proyecto altamente gratificante que te introduce en los conceptos fundamentales de la mecatrónica: la integración de mecánica, electrónica y programación. Desde el diseño de la estructura hasta la calibración del código, cada paso te brinda una comprensión práctica de cómo funciona un sistema robótico.

Este tutorial te ha proporcionado las bases para crear tu propia mano robótica controlada por un guante. La clave del éxito radica en la paciencia, la experimentación y la atención a los detalles. No dudes en explorar las opciones avanzadas para expandir las capacidades de tu creación. ¡Esperamos que disfrutes de esta emocionante aventura en el mundo de la robótica y el Arduino!

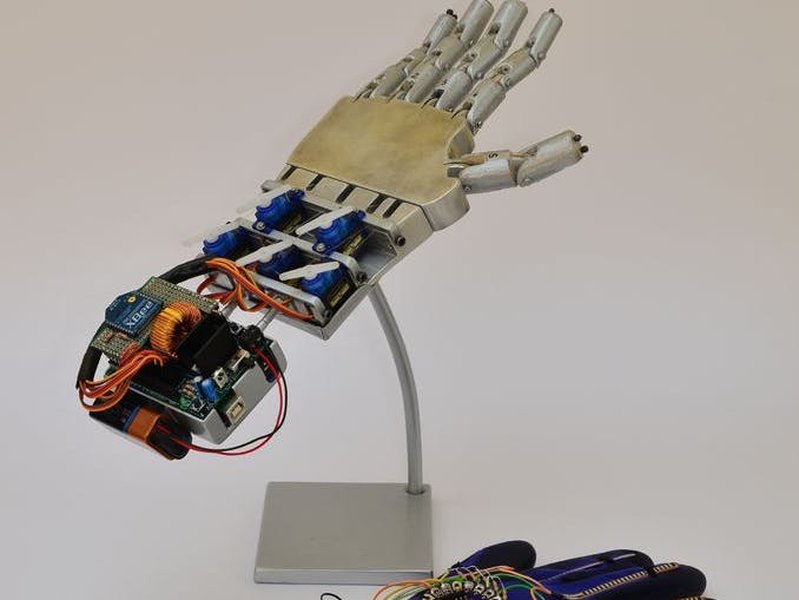

Esta mano robótica se envía en una de dos formas: una, en la que ya viene montada y lista para usar y otra, un kit DIY con un manual en el que se explica detalladamente su montaje paso a paso para lo que no se requieren demasiados conocimiento técnicos.
