Detección de Obstáculos con Arduino y Sensores Infrarrojos

¡Imagínate esto! Estás probando tu flamante mini-robot sobre la mesa de la cocina; pestañeas y, ¡pum!, rueda directo contra la cafetera de tu abuela. Un susto, algo de café derramado y la clara sospecha de que necesitas darle a tu creación unos “ojos” electrónicos. Aquí entra en escena el modesto pero eficaz detector de obstáculos por infrarrojos (IR). Créeme, es más sencillo de lo que parece, y la satisfacción de ver tu creación moverse por sí misma, esquivando obstáculos, ¡es indescriptible!

¿Sabes qué? Es perfecto para principiantes porque no necesitas un doctorado en ingeniería; solo curiosidad y unas cuantas piezas baratas. De hecho, he visto a gente empezar con esto y terminar construyendo drones o sistemas de seguridad caseros. Vamos paso a paso, como si estuviéramos charlando en un taller.

Lo Esencial en un Vistazo Rápido

• Fácil y Económico: Los sensores infrarrojos (IR) son ideales para principiantes, ofreciendo una solución de bajo costo y fácil implementación para la detección de obstáculos en tus proyectos con Arduino.
• Principio Sencillo: Un sensor IR funciona emitiendo luz infrarroja y detectando si esta rebota en un objeto cercano, lo que se traduce en una señal digital que Arduino puede interpretar.
• Versatilidad Práctica: Desde robots que esquivan paredes hasta sistemas de seguridad o contadores de objetos, las aplicaciones de este simple circuito son sorprendentemente amplias.

¿Por Qué un Sensor IR? ¡La Magia de la Luz Invisible!

Entendiendo el Corazón del Detector: Emisor y Receptor IR

Bueno, empecemos por lo básico. Un sensor infrarrojo, en el contexto de la detección de obstáculos, es un pequeño dispositivo que, como su nombre indica, usa luz infrarroja para «ver» lo que tiene delante. ¿Sabes esos controles remotos de la tele? ¡Exacto! Utilizan IR. Aquí la idea es un poco diferente. Estos sensores tienen un LED emisor que lanza un haz de luz IR (que, por cierto, nosotros no podemos ver, ¡qué conveniente!) y un fotodiodo que se encarga de recogerla.

La magia ocurre cuando esa luz IR choca con un objeto. Se refleja, y el fotodiodo la detecta. ¡Eureka! El sensor lo interpreta como un obstáculo. Piensa en ello como un murciélago usando su sonar, pero con luz invisible. ¿No es genial? Estos pequeños artilugios son muy populares en robótica, especialmente en coches y vehículos pequeños, para evitar colisiones.

La cuestión es que, a diferencia de otros sensores como los ultrasónicos (que usan sonido), los IR son increíblemente rápidos en su respuesta. La señal es casi instantánea; no hay esos cálculos de tiempo de vuelo que a veces complican la vida. Además, son económicos y consumen poca energía, lo que los hace perfectos para casi cualquier proyecto con Arduino.

Ventajas Clave del Sensor IR para Principiantes

• Simplicidad Total: Un LED IR emite luz «invisible», y el fotodiodo la recoge si rebota en un objeto cercano.
• Precio de Risa: Módulos como el FC-51 o KY-032 rondan los pocos euros, haciendo que sea una opción muy accesible.
• Velocidad: La respuesta es prácticamente instantánea.

Digital vs. Analógico: ¿Cuál Elegir para tu Proyecto? La Decisión Clave

La principal diferencia entre los sensores IR digitales y analógicos radica en el tipo de información que te proporcionan y, por ende, en la complejidad de su manejo y las aplicaciones para las que son más adecuados:

Característica	Sensor IR Digital (ej. HW-201, FC-51)	Sensor IR Analógico (ej. Sharp GP2Y0Axx)
Salida	Binaria (HIGH/LOW, 1/0): Indica simplemente si se detecta o no un obstáculo.	Continua (Voltaje variable, 0-1023 en Arduino): El voltaje de salida varía gradualmente con la distancia.
Información	Presencia/Ausencia: Ideal para saber si «hay algo» o «no hay nada» dentro de un umbral predefinido.	Distancia Aproximada: Permite estimar qué tan lejos está un objeto, proporcionando una medida más granular.
Rango Típico	Corto (2-30 cm): Suelen tener un rango fijo o ajustable mediante un potenciómetro.	Medio a Largo (4-150 cm o más): Depende mucho del modelo específico, ofreciendo mayor flexibilidad en la distancia de detección.
Precisión	Baja (solo umbral): No ofrece información sobre la distancia real, solo si se cruza un punto.	Media a Alta: Permite una estimación de distancia más precisa, aunque la exactitud puede variar con el entorno y la calibración.
Complejidad de Código	Baja: Requiere solo una lectura digital (digitalRead) y una lógica simple (if-else).	Media-Alta: Implica leer un valor analógico (analogRead), convertirlo a voltaje y luego a distancia usando fórmulas o tablas de búsqueda.
Aplicaciones Típicas	Evitación de colisiones simple, contadores de objetos, interruptores de límite.	Medición de distancia en robots de navegación, mapeo de entornos simples, sistemas de proximidad avanzados.

¿Cuál necesitas para tu proyecto? La elección es crucial y depende directamente de los requisitos de tu aplicación. Si tu objetivo es simplemente saber si «hay algo» o «no hay nada» en un punto específico (como un interruptor que activa una acción), un sensor digital es la opción más sencilla, económica y eficiente. Sin embargo, si necesitas saber «a qué distancia» está ese algo para una navegación más precisa, un mapeo rudimentario del entorno o una interacción más compleja, un sensor analógico es tu mejor opción, aunque requerirá un poco más de programación y calibración.

Sensores Infrarrojos (IR): Principios de Funcionamiento

Los sensores de proximidad infrarrojos (IR) operan bajo un principio de reflexión: emiten luz infrarroja que, al encontrar un objeto, se refleja de vuelta hacia el sensor. La fuerza de la señal reflejada permite al sensor determinar la proximidad del objeto: una señal más intensa indica mayor cercanía, mientras que una señal más débil sugiere una mayor distancia. Si no hay un objeto en el camino, la luz infrarroja emitida se debilita y finalmente se disipa; si un obstáculo está presente, la luz se refleja y es captada por el receptor del sensor.

Un sensor IR fundamental se compone de dos elementos clave: un LED IR emisor, encargado de proyectar la luz infrarroja , y un fotodiodo o fototransistor receptor, que convierte la luz IR reflejada en una corriente eléctrica interpretable por el sensor.

Existen varios tipos de sensores IR, cada uno con aplicaciones específicas en la detección de obstáculos:

• Sensores IR Activos (Reflectivos): Estos son los más empleados para la detección de obstáculos en robótica. Funcionan emitiendo su propia luz IR y detectando la luz que rebota de los objetos. Son esencialmente sensores de proximidad y se utilizan para determinar la presencia de objetos y, en algunos casos, su distancia. Un ejemplo práctico es el detector de estacionamiento, que emplea un sensor IR para identificar si un espacio está ocupado.
• Sensores IR Pasivos (PIR): A diferencia de los activos, los sensores PIR no emiten radiación. Su función principal es detectar cambios en la radiación infrarroja (calor) que emiten naturalmente los objetos dentro de su campo de visión. Son comúnmente utilizados para la detección de movimiento en sistemas de seguridad o iluminación automática, en lugar de la detección de proximidad directa para navegación.
• Sensores IR Transmisivos: Estos sensores también constan de un emisor y un receptor, pero el receptor está diseñado para detectar la luz IR que pasa a través de un objeto. Son particularmente útiles para detectar objetos transparentes, como el vidrio, que los sensores reflectivos no pueden identificar eficazmente debido a su dependencia de la reflexión.

El principio fundamental de funcionamiento de los sensores IR, basado en la emisión y detección de radiación infrarroja, define intrínsecamente el tipo de información que pueden proporcionar (presencia, distancia, movimiento) y, por ende, sus aplicaciones más adecuadas. Por ejemplo, la dependencia de la reflexión en los sensores activos los hace idóneos para la detección de proximidad en robots , pero también los limita frente a objetos transparentes o de colores oscuros. La capacidad de los sensores PIR para detectar calor los posiciona para sistemas de seguridad y eficiencia energética, mientras que los sensores transmisivos, al detectar la interrupción de la luz , permiten la detección de materiales que otros sensores IR no pueden percibir. Esta comprensión profunda de los principios subyacentes es crucial para seleccionar el sensor apropiado y diseñar un sistema robusto, evitando así «falsos negativos» o «falsos positivos» en un proyecto.

Preparando tu Taller: Los Materiales Necesarios

Lo Básico para Empezar a Crear

Antes de ensuciarte las manos, reúne esto. Es como preparar una receta: si faltan ingredientes, el pastel no sale. No es una lista interminable, te lo prometo.

• Arduino UNO (o cualquier otra placa compatible como el Nano, que va genial si quieres algo más compacto).
• Sensor infrarrojo de obstáculos (modelos populares son el FC-51, KY-032 o TCRT5000).
• Protoboard (opcional, pero te facilitará la vida una barbaridad al conectar todo sin soldar).
• Cables jumpers (macho-hembra, para que las conexiones sean pan comido).
• LED (opcional, para una indicación visual de la detección).
• Buzzer (opcional, si quieres alertas sonoras que te avisen de un obstáculo).
• Cable USB (para conectar Arduino a tu ordenador).
• IDE de Arduino (el software gratuito donde escribirás el código).

Puedes conseguir todo esto en tiendas de electrónica online como Amazon, o en tiendas locales especializadas. Si estás en España o Latinoamérica, sitios como UNIT Electronics o Naylamp Mechatronics suelen tener kits listos y todos los componentes que necesitas.

Manos a la Obra: Conectando el Sensor a Arduino

Un Enlace Sencillo para la Detección

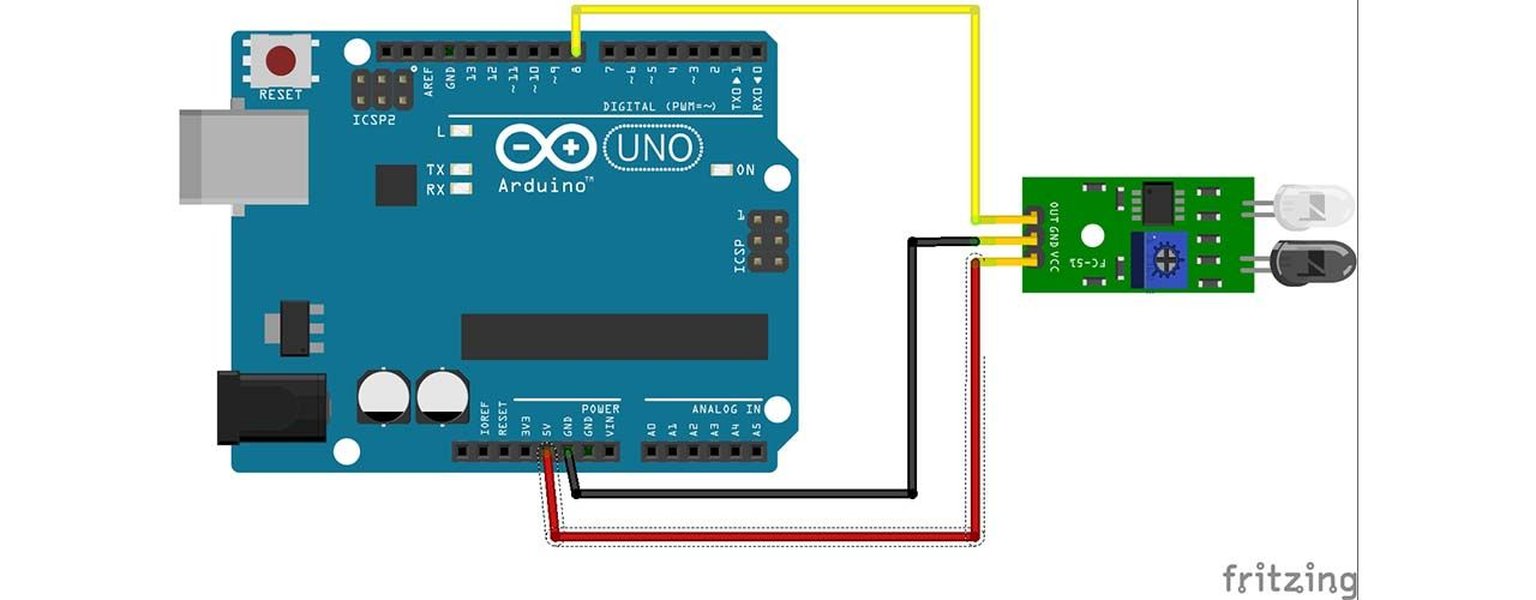

Ahora viene la parte divertida: ponerlo todo junto. Para que tu sensor IR hable con tu Arduino UNO (que será el cerebro de nuestro robot, ¿verdad?), la conexión es pan comido. El sensor IR típicamente tiene tres pines: VCC, GND y OUT (o DATA).

1. VCC del sensor → 5V de Arduino. Así lo alimentamos, dándole la energía que necesita.
2. GND del sensor → GND de Arduino. Este va, como es de esperar, a uno de los pines de tierra. ¡A tierra!
3. Salida del sensor (OUT) → Pin digital de Arduino (puedes usar el pin 9, el 2, o el 11, por ejemplo). Este pin nos dirá si hay o no un obstáculo.

Si quieres añadir un LED para ver cuándo se detecta algo, conéctalo al pin 13 de Arduino (con una resistencia de 220 Ω para protegerlo, claro). Y si te animas con un buzzer para las alertas sonoras, conéctalo al pin 8.

La Importancia del Potenciómetro: Ajustando la «Visión»

Muchos de estos sensores vienen con una pequeña placa que incluye un comparador LM393 y, lo más importante, un potenciómetro. ¿Para qué sirve? Pues para calibrar la sensibilidad, es decir, la distancia a la que quieres que el sensor detecte un objeto. Gíralo con un destornillador pequeño y verás cómo cambia el umbral de detección. Es como ajustar la vista de tu robot. Esta calibración es vital porque el alcance real de estos sensores suele ser corto, entre 2 cm y 40 cm, aunque lo más común es de 5 a 20 mm. La detección puede verse afectada por el color, material, forma y posición del objeto, así que no esperes una precisión milimétrica para medir distancias exactas, sino más bien una simple detección de «hay algo aquí» o «no hay nada».

El Código: Enseñándole a Tu Arduino a «Ver»

Programando la Lógica de Detección

La programación es sorprendentemente sencilla. Una vez que tienes el sensor conectado, el Arduino simplemente lee el estado del pin digital al que conectaste la salida del sensor. Si el sensor detecta un obstáculo, la salida digital cambia a un estado específico (normalmente LOW o HIGH, dependiendo del modelo y la configuración). Aquí te dejo un ejemplo de cómo podrías leer el estado del sensor y mostrarlo en el monitor serie de Arduino. Es la base para cualquier proyecto de detección:

const int sensorPin = 9;  // Pin digital donde conectamos la salida del sensor IR
const int ledPin = 13;    // Pin para el LED de diagnóstico
const int buzzPin = 8;    // Pin para el buzzer (opcional)

void setup() {
  Serial.begin(9600);   // Iniciamos la comunicación serial para ver los mensajes
  pinMode(sensorPin, INPUT); // Definimos el pin del sensor como entrada
  pinMode(ledPin, OUTPUT);   // Definimos el pin del LED como salida
  pinMode(buzzPin, OUTPUT);  // Definimos el pin del buzzer como salida
}

void loop() {
  int valorSensor = digitalRead(sensorPin); // Leemos el estado del sensor

  if (valorSensor == LOW) { // Asumiendo que LOW significa obstáculo detectado (ajusta según tu sensor)
    Serial.println("¡Obstáculo detectado!");
    digitalWrite(ledPin, HIGH); // Encender el LED
    tone(buzzPin, 2000);        // Activar el buzzer con un tono de 2000 Hz
  } else {
    Serial.println("Camino libre...");
    digitalWrite(ledPin, LOW);  // Apagar el LED
    noTone(buzzPin);            // Detener el sonido del buzzer
  }
  delay(500); // Pequeña pausa para no saturar el monitor serial y estabilizar la lectura
}

¿Ves qué fácil? Este es solo el punto de partida. A partir de aquí, puedes hacer que tu robot haga cosas más interesantes. Por ejemplo, si detecta un obstáculo, podrías detenerlo, hacer que gire, o activar una alarma. La personalización es tuya.

Aplicaciones Reales: ¡Inspírate y Crea!

La detección de obstáculos con Arduino y sensores IR es una tecnología fundamental que impulsa una multitud de aplicaciones prácticas en la robótica, la automatización y la vida cotidiana. Aquí te mostramos cómo se utiliza y cómo puedes inspirarte para tu próximo proyecto:

• Robots Evitadores de Obstáculos: Esta es la aplicación más clásica y un excelente proyecto para principiantes. Un sensor IR montado en la parte delantera de un robot móvil le permite detectar paredes, muebles u otros objetos y cambiar de dirección para evitar una colisión. Esto es fundamental para aspiradoras robóticas, robots de exploración o incluso pequeños «sumo bots».
• Seguidores de Línea: Utilizando un conjunto de sensores IR apuntando hacia el suelo, un robot puede diferenciar entre una línea oscura (que absorbe la luz IR) y una superficie clara (que la refleja). Esto permite al robot seguir una ruta predefinida, una aplicación común en concursos de robótica y sistemas de transporte automatizado.
• Sistemas de Seguridad y Detección de Presencia: Aunque los sensores PIR son más comunes para esto, los sensores IR reflectivos también pueden usarse. Por ejemplo, para detectar si una puerta o ventana está abierta, o para activar una alarma si un objeto cruza un umbral específico. Los sensores PIR, por su parte, son el corazón de los detectores de movimiento en sistemas de alarmas domésticas o para encender luces automáticamente en una habitación cuando se detecta calor corporal.
• Puertas y Grifos Automáticos: Los sensores IR son ampliamente utilizados en sistemas sin contacto. Detectan la presencia de una persona o una mano, activando el mecanismo de apertura de una puerta automática en un supermercado o el flujo de agua en un grifo público, mejorando la higiene y la comodidad.
• Contadores de Objetos en Líneas de Producción: En entornos industriales, un sensor IR transmisivo o reflectivo puede contar con precisión cuántos productos pasan por un punto determinado en una cinta transportadora, interrumpiendo o reflejando un haz de luz cada vez que pasa un objeto.
• Sistemas de Estacionamiento Inteligente: Sensores IR pueden instalarse en plazas de aparcamiento para detectar la presencia de un vehículo, indicando si la plaza está ocupada o libre.
• Drones y Vehículos Aéreos no Tripulados (UAVs): Para la navegación básica y la prevención de colisiones a baja altitud, los sensores IR pueden ayudar a los drones a detectar obstáculos cercanos, especialmente durante el aterrizaje o el vuelo en espacios confinados.

Comparación de Sensores de Proximidad: IR vs. Ultrasónico

Aunque nos hemos centrado en los sensores IR, es bueno saber que no están solos en el universo de la detección de proximidad. A menudo se comparan con los sensores ultrasónicos (como el HC-SR04). Aquí te dejo una tabla rápida para que veas las diferencias clave:

Característica	Sensor Infrarrojo (IR)	Sensor Ultrasónico (HC-SR04)
Principio de Detección	Emite luz IR y detecta la reflexión.	Emite ondas de sonido y mide el tiempo que tardan en rebotar.
Alcance Típico	Corto (2 cm – 40 cm, ajustable con potenciómetro).	Medio a largo (2 cm – 400 cm).
Precisión de Distancia	Principalmente para detección de presencia (sí/no); menos preciso para distancias exactas.	Más preciso para medir distancias exactas.
Influencia del Objeto	Afectado por el color, material (superficies negras o transparentes son difíciles).	Menos afectado por el color, pero puede tener problemas con superficies blandas o muy anguladas.
Costo	Generalmente más económico.	Ligeramente más caro.
Consumo de Energía	Bajo.	Moderado.
Complejidad de Código	Sencillo (lectura digital).	Requiere cálculos de tiempo (lectura de pulsos).

Como ves, cada sensor tiene su nicho. Para una detección rápida y de corto alcance, el IR es tu amigo. Si necesitas mediciones de distancia precisas, el ultrasónico podría ser una mejor opción. A veces, la mejor solución es combinar ambos para una navegación más robusta, ¿sabes?

¡Sumérgete en la Práctica! Video Complementario

Visualizando el Funcionamiento en Acción

Para aquellos que aprenden mejor viendo que leyendo, he encontrado un video excelente que muestra el sensor de obstáculos KY-032 en acción con Arduino. Es una visualización perfecta de lo que hemos cubierto en este artículo, desde las conexiones hasta una demostración práctica del sensor detectando obstáculos. Ver cómo se comporta en tiempo real puede ayudarte a entender aún mejor los conceptos y te dará ideas para tus propios proyectos.

Este video muestra una prueba práctica del sensor detector de obstáculos KY-032 con Arduino. Es relevante porque ilustra visualmente el montaje y el comportamiento del sensor al detectar objetos, reforzando la información técnica y conceptual presentada.

Desafíos Comunes y Soluciones

Los sensores IR son potentes, pero no perfectos. Conocer sus limitaciones es clave para construir proyectos robustos y fiables.

☀️ Luz Ambiental

La luz solar directa puede «cegar» al sensor. Para mitigarlo, protege físicamente el sensor de la luz directa o utiliza sensores con modulación de frecuencia que son menos susceptibles a la interferencia.

⚫️ Color y Superficie

Los objetos negros u oscuros absorben la luz IR, dificultando su detección. Las superficies brillantes la reflejan mejor. Calibra la sensibilidad del sensor para tu caso de uso específico.

💎 Objetos Transparentes

Los sensores reflectivos no pueden «ver» objetos como el vidrio. Para estas aplicaciones, se requiere un sensor IR de tipo «transmisivo», que detecta cuando el haz de luz se interrumpe.

📏 Rango y Precisión

Cada sensor tiene un rango óptimo. Fuera de este, las lecturas no son fiables. Elige un sensor cuyo rango (ej. 2-30cm vs 20-150cm) se ajuste a las necesidades de tu proyecto.

🎚️ Calibración

La calibración es crucial. Usa el potenciómetro en los sensores digitales para ajustar el umbral, y calibra por software los analógicos para obtener lecturas de distancia precisas en tu entorno.

🤖 Múltiples Sensores

Un solo sensor tiene un campo de visión limitado. Para una cobertura de 360°, combina múltiples sensores o fusiona datos de sensores IR y ultrasónicos para mayor robustez.

Aplicaciones Prácticas

Desde robots que esquivan paredes hasta sistemas de seguridad, las aplicaciones de esta tecnología son amplias y accesibles.

🤖 Robot que Evita Obstáculos

La aplicación más clásica. Un sensor IR en el frente de un robot móvil le permite detectar paredes u objetos y cambiar de dirección para evitar una colisión.

🔐 Sistemas de Seguridad

Los sensores PIR (infrarrojos pasivos) pueden detectar el calor corporal para activar alarmas de intrusión o encender luces automáticamente cuando alguien entra en una habitación.

🚪 Puertas Automáticas

Los sensores IR detectan la presencia de una persona cerca de la puerta, activando el mecanismo de apertura y garantizando que no se cierre si alguien está en el camino.

🏭 Contador de Objetos

En una línea de producción, un sensor IR puede contar cuántos productos pasan por un punto determinado, interrumpiendo un haz de luz cada vez que pasa un objeto.

➡️ Seguidor de Línea

Un conjunto de sensores IR apuntando al suelo puede diferenciar entre una línea negra (que absorbe la luz) y una superficie blanca (que la refleja), permitiendo a un robot seguir una ruta.

🖐️ Sistemas sin Contacto

Los dispensadores de jabón o grifos sin contacto utilizan un sensor IR para detectar la presencia de una mano, activando el dispositivo sin necesidad de tocarlo, mejorando la higiene.

Preguntas Frecuentes

¿Qué tan preciso es un sensor infrarrojo para detectar obstáculos?

Los sensores infrarrojos de detección de obstáculos (como el FC-51 o KY-032) son muy buenos para saber si «hay algo» o «no hay nada» en un rango corto. No son ideales para medir distancias exactas con precisión milimétrica, ya que su lectura puede verse afectada por factores como el color, la forma y el material del objeto, así como por la luz ambiental. Son más para una detección de presencia simple.

¿Puedo usar cualquier pin digital de Arduino para la salida del sensor IR?

Sí, generalmente puedes conectar el pin OUT del sensor IR a cualquier pin digital de entrada/salida (I/O) de tu placa Arduino. En los ejemplos comunes, se usan pines como el 2, 9, 11 o 13. Lo importante es que declares correctamente el pin en tu código Arduino usando la función pinMode(nombreDelPin, INPUT);.

¿Qué hago si el sensor IR siempre detecta un obstáculo o nunca lo hace?

Si el sensor siempre detecta un obstáculo, es probable que la sensibilidad esté demasiado alta o que haya mucha luz ambiental interfiriendo. Intenta ajustar el potenciómetro en el módulo del sensor para reducir la sensibilidad. Si nunca detecta, revisa tus conexiones: asegúrate de que VCC y GND estén bien conectados, y que el pin OUT esté correctamente conectado a un pin digital de Arduino configurado como INPUT. A veces, un cable suelto es el culpable, ¿sabes?

¿Se puede usar el sensor IR para medir distancias con precisión?

Para la detección de obstáculos tipo «sí o no», el sensor IR es fantástico. Sin embargo, para mediciones de distancia precisas, especialmente en rangos más amplios, los sensores ultrasónicos (como el HC-SR04) suelen ser una mejor opción. Los sensores IR son más sensibles a la reflectividad de las superficies, lo que dificulta la obtención de distancias exactas.

¿Es difícil programar el sensor IR con Arduino?

¡Para nada! La programación es sorprendentemente sencilla. Como vimos en el código de ejemplo, solo necesitas leer el estado digital del pin al que conectaste la salida del sensor. Es una simple lectura de HIGH o LOW. Esto lo convierte en un proyecto ideal para principiantes que están dando sus primeros pasos en la electrónica y la robótica con Arduino.

Conclusión: ¡Empieza Hoy y Ve Qué Pasa!

En resumen, armar un detector de obstáculos con IR y Arduino es accesible, divertido y abre puertas a un montón de proyectos más complejos. No es perfecto –ningún proyecto lo es al principio–, pero esa es la belleza. Prueba, falla, ajusta. Es un proceso de aprendizaje increíblemente gratificante. La comunidad Arduino es enorme, y encontrarás muchísimos recursos y ejemplos para seguir aprendiendo. Si eres nuevo, únete a foros como Arduino Forum; la comunidad es oro. Cometen errores, comparten fixes –es como un club de amigos geeks. ¡El límite es tu imaginación! Así que, ¿por qué no te animas a probarlo? ¡Coge tu Arduino, un sensor IR y empieza a experimentar! Tu robot (o cualquier otro proyecto) te lo agradecerá.
